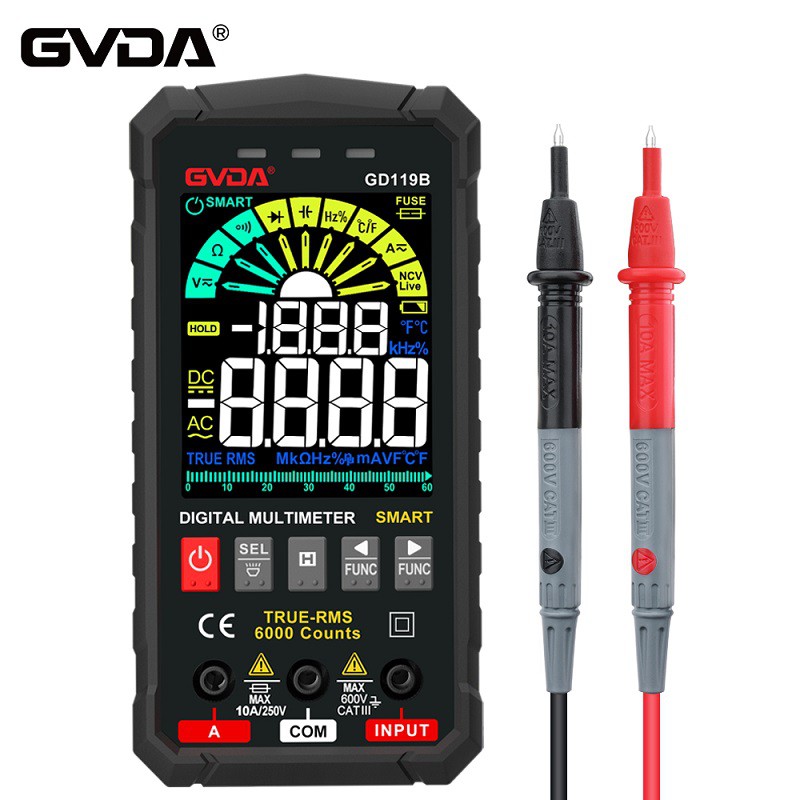

Каква е употребата на цифров мултиметър с двоен импеданс?
Ø По-старите инструменти за отстраняване на неизправности, като аналогови мултиметри и соленоидни тестери, обикновено имат входни вериги с нисък импеданс от 10 килоома или по-малко. Въпреки че тези инструменти не могат да бъдат подведени от фалшиви напрежения, те трябва да се използват само за тестване на силови вериги или други вериги, където ниският импеданс не влияе или променя работата на веригата.
Ø Най-добро използване на две функции Чрез използването на измервателни уреди с двоен импеданс, техниците могат точно да отстраняват неизправности в чувствителни електронни или управляващи вериги и вериги, които може да съдържат фалшиви напрежения, и могат по-надеждно да определят дали във веригата има напрежение. При цифровия мултиметър от серията Fluke 11X, позициите на превключвателя Vac и Vdc на измервателния уред обикновено са в позиция с висок импеданс. Използвайте тези позиции на превключвателя за повечето задачи за отстраняване на неизправности, особено при чувствителни електронни товари.
Какво е фалшиво напрежение? Къде се появяват?
Ø Фалшиви напрежения възникват от захранвани вериги и неактивирани проводници, които са в непосредствена близост един до друг (като например в същия тръбопровод или канал). Това състояние може да създаде кондензатор, който създава капацитивно свързване между захранвания проводник и съседния неизползван проводник.
ØКогато проводниците на мултиметъра са поставени между отворената верига и нулевия проводник, ефективно се образува пълна верига през входа на мултиметъра. Капацитетът между свързания горещ проводник и плаващия проводник се комбинира с входния импеданс на мултиметъра, за да образува делител на напрежение. След това мултиметърът измерва и показва получената стойност на напрежението. Повечето цифрови мултиметри днес имат достатъчно висок входен импеданс, за да покажат това капацитивно свързано напрежение (по този начин създавайки погрешно впечатление, че проводникът е зареден). Това, което мултицетът всъщност измерва, е напрежението, свързано към прекъснатия проводник. Но понякога тези напрежения могат да достигнат 8085% от "кабелното" напрежение. Ако не бъдат идентифицирани като фалшиви напрежения, ще бъдат изразходвани допълнително време, усилия и пари за отстраняване на проблеми с веригата.
ØНай-честите места за среща с фалшиви напрежения са изгорели предпазители в електрически табла, неизползвани кабели или жици в съществуващи тръбопроводи, в разклонителни вериги от 1 V или на карти, които използват вериги за управление от 1 V за управление на монтажни линии или конвейерни функции. Прекъснат заземен или неутрален проводник в кутията. Известно количество фалшиво напрежение може да се свърже от страната на напрежението на изгорял предпазител към отворената страна. Когато строят съоръжение или сграда и извършват електрическо окабеляване, електротехниците често прокарват допълнителни проводници през тръбопроводи за бъдеща употреба. Тези проводници обикновено се оставят несвързани до употреба, но може да възникне капацитивно свързване. За управляващите вериги местоположението на веригата често е в съседство с неизползваните контролни линии, като по този начин създава фалшиво напрежение.
