За да измерите изолационното съпротивление на проводник или електрическо оборудване, използвайте мултицет.
Така нареченото изтичане на проводник всъщност показва, че съпротивлението на изолацията на проводника или електрическото оборудване не може да отговори на нормалните работни условия поради различни причини, което води до много малко съпротивление между изолирания проводник и земята. В някои случаи, когато стойността на изолационното съпротивление е нула, това не е просто изтичане, а по-скоро късо съединение.
Тук ще популяризирам концепцията за изолационно съпротивление; Така наречената изолация се отнася до използването на относително непроводими вещества за изолиране или капсулиране на самите заредени тела или заредени тела с различни нива на напрежение едно от друго. Функция на изолация; Осигурете безопасна работа на електрическото оборудване и захранващите линии, за да предотвратите възникването на инциденти с токов удар.
Определението за съпротивление на изолацията е:; Стойността на съпротивлението на изолационния слой на електрическото оборудване под действието на постоянно напрежение. В света няма абсолютно "изолиращо" вещество. Ако напрежението на постоянен ток се приложи към двата края на изолиращо вещество, винаги ще има ток, преминаващ през средата, само напрежението е високо или ниско. Диелектричният ток се разделя допълнително на ток на утечка (ток на утечка, ток на поляризационен капацитет).
Просто казано, заземителният ток на утечка на проводниците е свързан с фактори като влага и стареене на изолационните материали. Големината на тока на утечка е свързана с приложеното напрежение и колкото по-високо е напрежението, толкова по-голям е токът на утечка. Техните волт ампер криви не са линейно свързани.

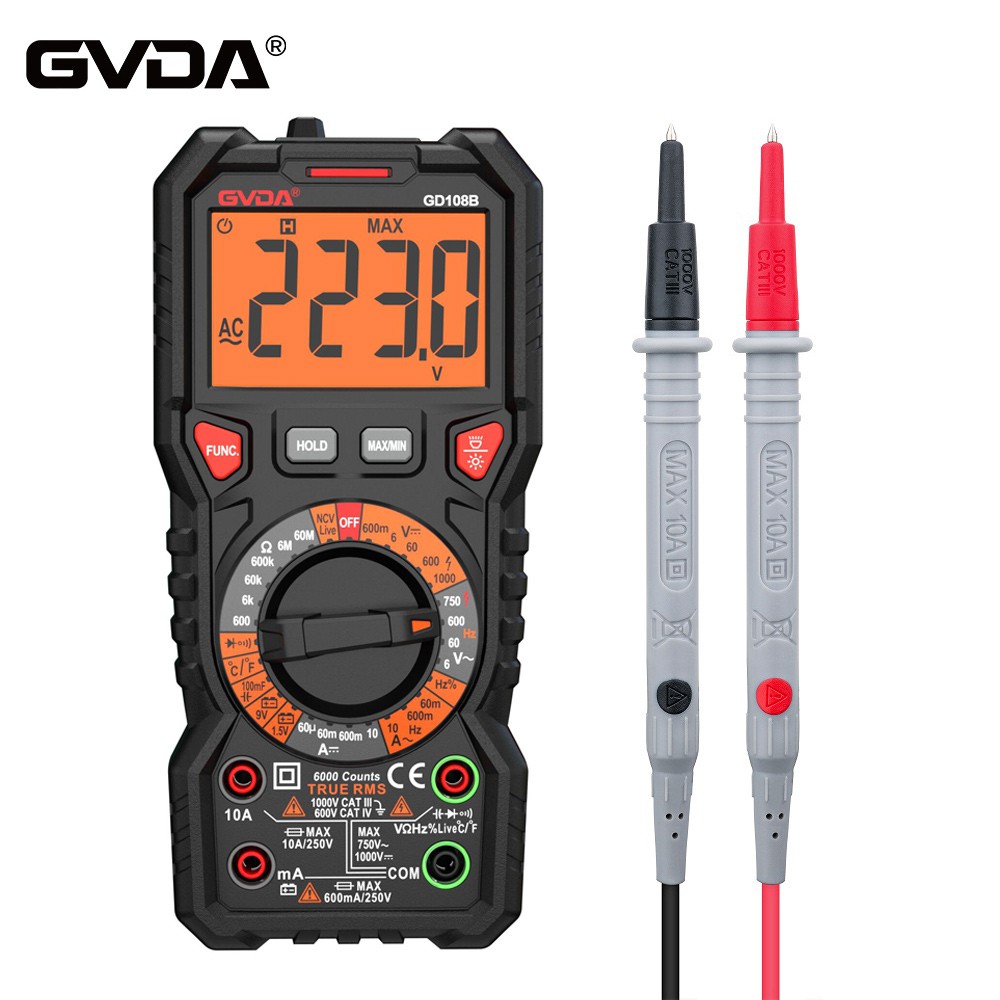

Както цифровите мултиметри, така и стрелковите мултиметри са често използвани спомагателни измервателни инструменти от електротехниците. Строго погледнато, мултицетът не може да измери стойността на утечката на проводниците. Всъщност използването на мултиметър може само предварително да определи дали домакинското електрическо оборудване или двигатели са включени и дали има теч в корпуса. Понастоящем мултиметърът е еквивалентен на тестова писалка.
Трябва да се използва мегаомметър, за да се измери дали има теч в електрическото окабеляване или оборудване. Често използван
Предлагат се няколко вида мегаомметри, включително 250V, 500V и 1000V. Докато мегаомметърът се разклаща със скорост от 120 оборота в минута и изолационното му съпротивление е по-голямо или по-голямо от 0,5M Ω, се счита, че изолационното съпротивление е основно квалифицирано и може да се използва с увереност.
Не си мислете, че мултиметърът е всемогъщ. Типичният мултиметър използва подредени батерии от 1,5 V и 9 V вътре. Невъзможно е да се измери съпротивлението на изолацията на монофазни 220V или трифазни 380V AC електропроводи или електрическо оборудване.
Когато условията не позволяват, използването на мултицет с високо съпротивление може предварително да определи съпротивлението на изолацията на проводници или електрическо оборудване, но този метод не се препоръчва за употреба. Измерването на заземяването на верига или измерването на съпротивлението на заземяване с мултицет също е измерване с предварителна преценка. Действителното измерване на съпротивлението на заземяване трябва да се извърши с помощта на мост с едно рамо или двойно рамо.
