Три начина за измерване на съпротивление с мултицет
1. Двулинеен метод
Двупроводният метод е често използван метод за измерване на съпротивлението, както следва:

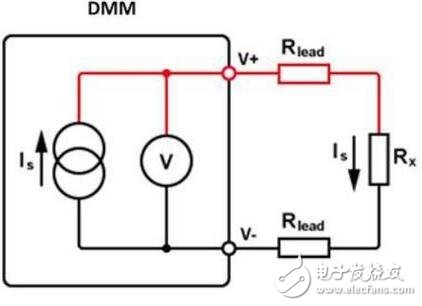

Свържете V плюс края на мултиметъра към единия край на резистора и V-края към другия край на резистора и след това настройте мултиметъра да измерва. Мултицетът може да определи съпротивлението чрез закона на Ом чрез подаване на източник на ток към съпротивление и след това изчисляване на напрежението върху съпротивлението.
С опростения пример по-горе, съпротивлението на оловото R причинява по-голям проблем, тъй като напрежението е напрежението на трите резистора по-горе. Този ефект е по-голям в случай на малко съпротивление, обикновено в случай на 30KΩ, този ефект е много очевиден. Разбира се, те са за ситуации с висока точност. Ако изискванията за точност не са високи, може да се използва този метод.
Този ефект, причинен от съпротивлението на проводника R, може да бъде елиминиран чрез някои функции за измерване на относителна стойност на мултиметъра. За да се премахнат тези проблеми, първото нещо, което трябва да се определи е откъде идват тези проблеми. Това може да се постигне чрез настройване на резистора на 0Ω.
Ако поставите всички съпротивления в двата края на проводниците на тестовата клема, можете да измервате през двата проводника за измерване на относителна стойност.
2. Четириреден метод
Четирипроводният метод е идеален за измервания с ниско съпротивление, защото елиминира ефектите на проводниците без помощта на функцията за измерване на относителната стойност. Всички тези калибрирания са автоматични.
При четирипроводния метод клемите V plus и V- на мултиметъра все още подават ток към резистора през проводниците. Спадът на напрежението тук е сумата от съпротивлението на оловото и изпитваното съпротивление.
Проводникът се свързва към двата края на резистора и се измерва напрежението на резистора. Напрежението на тази част не включва частта от превключвателната система, свързана към DUT чрез тестовия проводник (или чрез мултиметъра. За подробности относно превключващата система, моля, вижте други свързани статии), входният импеданс на волтметъра е достатъчно голям, така че да не предава никакво напрежение или да създава погрешно напрежение върху съпротивлението на проводника.
Всички тези обратни връзки при четене се основават на съпротивлението и всъщност съпротивлението на тестовите проводници. Четирипроводният метод е много точен, повторяем и стабилен метод за измерване на съпротивление и е особено подходящ за измерване на съпротивления с ниска стойност, дори до 10 милиома. Но за измерване на високо съпротивление този метод не е подходящ, тъй като входното съпротивление и токът на утечка на волтметъра ще повлияят на показанията. По принцип четирипроводният метод не се препоръчва.
3. Шестредов метод
Шестпроводната е стойност на съпротивлението, подходяща за измерване на съпротивлението на частта от съпротивлението, която има шунтова структура. Например, в автоматизирана система за тестване, всички резистори, които трябва да бъдат тествани, са запоени върху печатната платка, която ще бъде повлияна от други компоненти в заобикалящата верига.
За да се изолира тестваното съпротивление, обикновено се добавя защитно напрежение към възела, дефиниран от потребителя, и това защитно напрежение се задвижва от областта на буфера на напрежението на клемата V plus. Това защитно напрежение може да гарантира, че напрежението от мултиметъра ще изтече в други пътища.
Следният пример обяснява как работи шестпроводният метод:

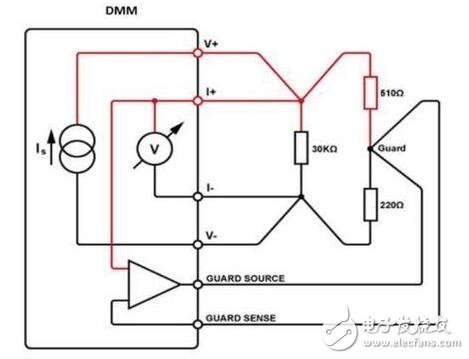

Както е показано на снимката по-горе, успоредно на резистора 30KΩ има два резистора, единият е 510Ω, а другият е 220Ω. При нормално измерване на съпротивлението тези 510Ω и 220Ω биха разсеяли тока на източника от мултиметъра, което би довело до грешно отчитане. Чрез отчитане на напрежението през този 30KΩ резистор и след това свързване на същото напрежение към 510Ω и 210Ω резистори, няма да има ток през байпаса. Защитното напрежение може да гарантира, че напрежението е същото като напрежението на клемата V plus, а токът през 220Ω се осигурява от източника на защита. В този случай мултиметърът може точно да тества съпротивлението на 30Ω резистора.
Капацитетът на ток на този защитен терминал е ограничен от класическия DMM (със защита от късо съединение), така че ще има ограничение за броя на устройствата.
Резисторът е свързан към страната с ниско напрежение на 4-жичния извод, а защитният извод е резистор с термичен предпазител или Rb. Поради наличието на ток на източника на защита, това съпротивление не може да бъде по-малко от съпротивлението на Rbmin, защото:
Rbmin{{0}}Io*Rx/0,02
Тук Io е избраният източник на ток, а Rx е изпитваното съпротивление.
Например, ако е избран резистор 330Ω и се тества резистор 300Ω, минималната стойност на използваното съпротивление на Rb е 15Ω.
Поради максималното съпротивление на натоварване Ra, няма ограничение, докато полярността на измерването е избрана, то ще бъде ефективно, тъй като Ra може да стане Rb и обратното. Най-добре е да зададете полярността на измерването, тъй като Ra е по-висок от двата товарни резистора.
Шестпроводният метод за измерване на съпротивление е специално предназначен за измерване на съпротивление от 330KΩ. В случай, когато стойността на съпротивлението е по-голяма от тази, може да се използва конфигурацията на шестпроводния метод, но мултицетът трябва да бъде настроен на двупроводен режим (това ще има по-нисък източник на ток).
