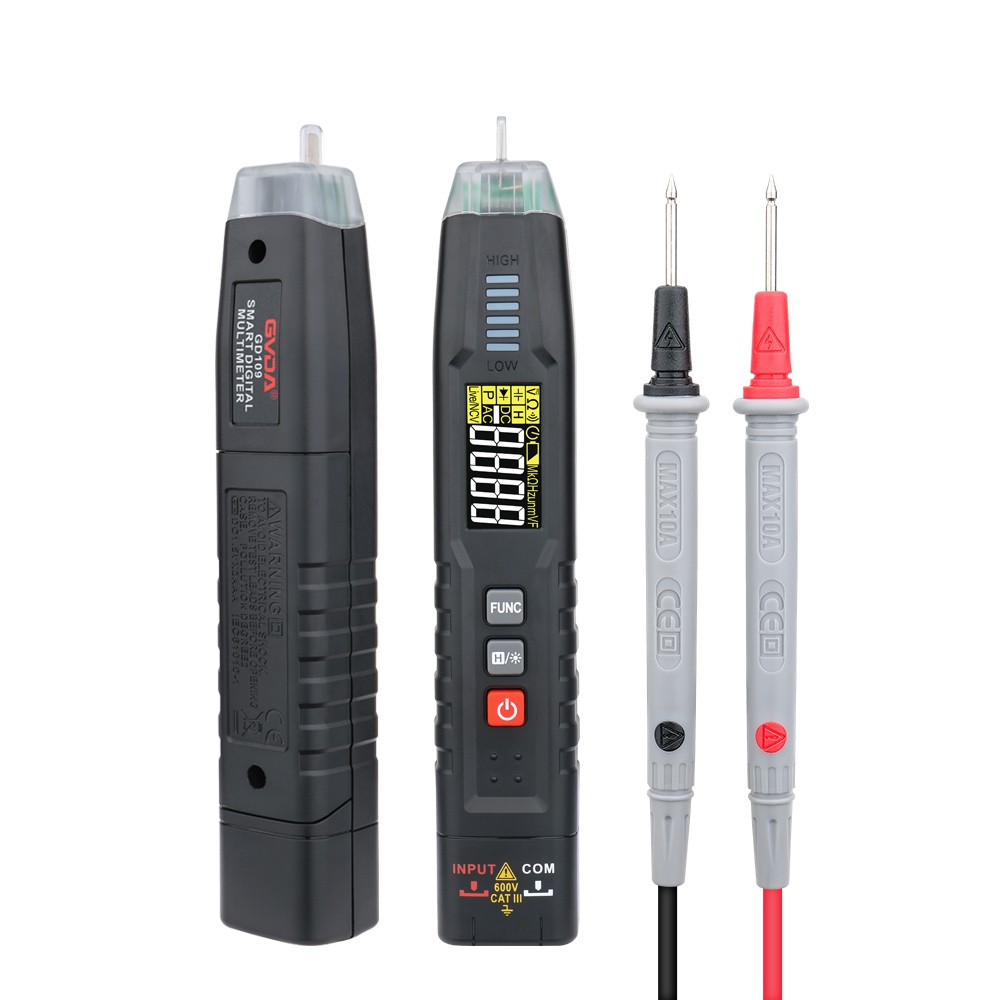

Използването на мултиметър за измерване на къси съединения, отворени вериги и къси съединения в линия
С предавка ом x1, измерете линия две, като съпротивлението е близо до нула е късо съединение, като определено количество съпротивление (в зависимост от товара в линията), не е късо съединение, при определено напрежение , колкото по-малко е съпротивлението, толкова по-голям е токът, протичащ през линията. С файл 1k или 10k файл, измерете двата края на линията, ако стойността на съпротивлението е безкрайна, веригата е отворена
Основният принцип на мултиметъра е да използва чувствителен магнито-електрически постоянен амперметър (микроамперметър) като измервателна глава.
Когато слаб ток преминава през главата, ще има индикация за ток. Главата обаче не може да пропуска големи токове, така че някои резистори трябва да бъдат свързани паралелно и последователно, за да шунтират или намалят тока, напрежението и съпротивлението във веригата.
Процесът на измерване на цифровия мултицет от веригата за преобразуване ще бъде измерен в сигнал за постоянно напрежение, а след това от аналогово-цифровия (A/D) преобразувател ще бъде аналоговото напрежение в цифрови величини и след това чрез електронното броене на брояча и накрая резултатите от измерванията с цифрово директно показване на дисплея.
Измерването на напрежението, тока и съпротивлението с мултиметър се постига чрез преобразуващата верига на тока, измерванията на съпротивлението се основават на измерването на напрежението, тоест цифровият мултицет е в цифровия DC волтметър на базата на разширението в.
Цифровият DC волтметър A/D преобразувател ще промени аналоговото количество напрежение, което се променя непрекъснато с времето, в цифрово количество, след което цифровото количество се отчита от електронния брояч, за да се получи резултатът от измерването, след което резултатът от измерването се показва от декодера верига на дисплея. Веригата за логическо управление контролира координираната работа на веригата и завършва целия процес на измерване последователно под действието на часовника.
Принцип:
1, точността на четене на таблицата на показалеца е лоша, но процесът на люлеене на показалеца е по-интуитивен и амплитудата на неговата скорост на люлеене понякога може по-обективно да отразява размера на измереното (като измерване на телевизионната шина за данни (SDL) в предаване на данни при леко трептене); показанията на цифровите таблици са интуитивни, но процесът на цифрова промяна изглежда много объркан, не е много лесен за гледане.
2, показалката обикновено има две батерии, ниско напрежение 1,5 V, високо напрежение 9 V или 15 V, черната писалка е положителна спрямо червената писалка. Цифровият измервателен уред обикновено се използва от 6V или 9V батерия. Във файла за съпротивление изходният ток на писалката на показалеца спрямо цифровата маса е много по-голям, с R × 1Ω файл може да накара високоговорителя да издава силен звук "da", с R × 10kΩ файл може дори да освети излъчващата светлина диод (LED).
3, във файла за напрежение вътрешното съпротивление на таблицата с показалеца е относително малко в сравнение с цифровата таблица, точността на измерване е по-лоша. Някои случаи на микроток с високо напрежение дори не могат да бъдат измерени точно, защото вътрешното му съпротивление ще повлияе на измерваната верига (например при измерване на ускореното напрежение на етапа на телевизионната тръба, когато измерената стойност ще бъде много по-ниска от действителната стойност). Вътрешното съпротивление на напрежението на цифровия измервателен уред е много високо, поне на ниво мегаом, което има малък ефект върху изпитваната верига. Но много високият изходен импеданс го прави податлив на влиянието на индуцирано напрежение, в някои случаи електромагнитната интерференция е относително силна, измерените данни може да са неверни.
4, накратко, при измервания на аналогови вериги с относително висок ток и високо напрежение при прилагане на габарит на показалеца, като телевизори, аудио усилватели. При нисковолтови измервания на цифрова верига с малък ток за цифрови измервателни уреди, като звукови сигнали, мобилни телефони и т.н. Не е абсолютен, според ситуацията може да се избере стрелков метър и цифров метър.
