Настройката на съпротивлението на мултиметъра не показва стойността при измерване на предното и обратното съпротивление на диода.
Защо диодите не могат да се измерват с помощта на скала за съпротивление?
Характеристиките на еднопосочната проводимост на диода са условни, т.е. PN преходът на диода трябва да бъде предубеден, преди да проведе. Ако просто използвате настройката за съпротивление, за да измерите съпротивлението, самият диод няма да провежда, така че съпротивлението не може да бъде измерено. Всички диодни настройки на мултиметъра са заредени, обикновено около 1.5-2.8V. При измерване на диода, напрежението всъщност се добавя към двата края на диода, за да насочи напред PN прехода. Само тогава виждам около 0.7V на мултиметъра. Падането на напрежението доказва, че диодът е добър. Съпротивлението от около 10K, измерено от показалеца, не е точно, а стойностите, получени чрез измерване на различни диоди, също са различни.

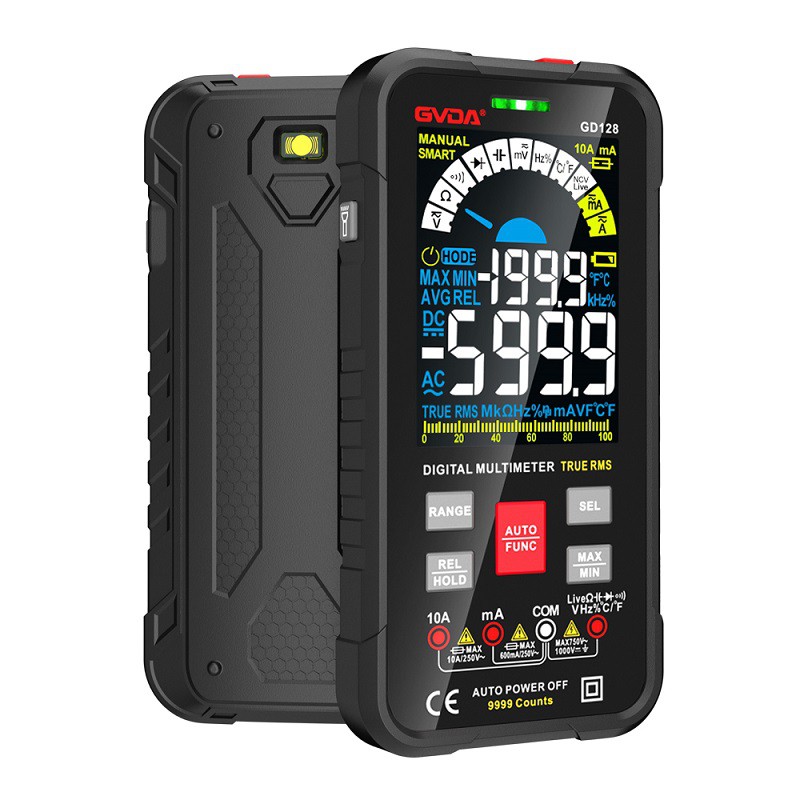

Как се измерват диоди с мултицет
Трябва да използвате диодната скала на мултицет, за да измерите диода. Завъртете мултиметъра на диодна настройка, поставете червения тестов проводник в положителния извод и поставете черния тестов проводник в отрицателния извод.
Използвайте червения тестов проводник и черния тестов проводник, за да докоснете двата електрода на тествания диод. Ако диодът показва спад на напрежението от около 0,7 V, това означава, че единият край на червения тестов проводник е анодът на диода, а другият край е катодът на диода.
Сменете посоката на тествания диод. Ако не бъде измерена стойност на напрежението, това означава, че червеният тестов проводник е в контакт с катода на диода, а черният тестов проводник е в контакт с анода на диода.
След горните две измервания положителните и отрицателните полюси на диода могат да бъдат потвърдени и качеството на диода може да бъде потвърдено.
Когато цифровият мултиметър е в режим на съпротивление, напрежението между двата тестови проводника е ниско, по-ниско от напрежението на правата проводимост от около 0.6-0.7V на обикновени силициеви диоди и диодите са в отсечено състояние. Стойността на съпротивлението в състояние на изключване е много голяма, така че при измерване на диода с цифров мултицет, независимо дали е напред или назад, стойността на дисплея ще прелее. Цифровият мултицет има диапазон на измерване на диода, който трябва да се използва за измерване на непрекъснатостта на диода в права и обратна посока.
В допълнение, диодът е нелинеен компонент и стойността на съпротивлението не е фиксирана. Когато съпротивлението на проводимостта на диода се измерва с обхвата на съпротивлението на стрелков мултицет, може да се види, че стойността на съпротивлението на различните настройки е много различна. Следователно е малко важно да се използва мултицет за измерване на стойността на съпротивлението на диода. Докато може да измерва предната проводимост и обратното прекъсване или да идентифицира положителните и отрицателните полюси и да определи дали има повреда или прегаряне, няма нужда да чете специфичната стойност на съпротивлението. съпротива.
Цифровият мултиметър има специална настройка за измерване на диоди за тестване на диоди. Ако трябва да използвате скалата на съпротивлението за измерване, диодът има стойност на съпротивление от повече от десетки K в обратна посока, така че измервателният уред ще прехвърли 1. Има няколкостотин ома до няколко K в посока напред. Тъй като напрежението, приложено към двата края на полупроводниковия диод, е различно, стойността на съпротивлението е различна. Следователно, когато се измерват диоди, обикновено се използва специална настройка. Обратната стойност обикновено е 1 (преливане), а правата стойност е между 300 и 750 (това всъщност е спадът на напрежението). Повечето от тях са около 600 (силиций) и под 500 (германий) тръби. .
