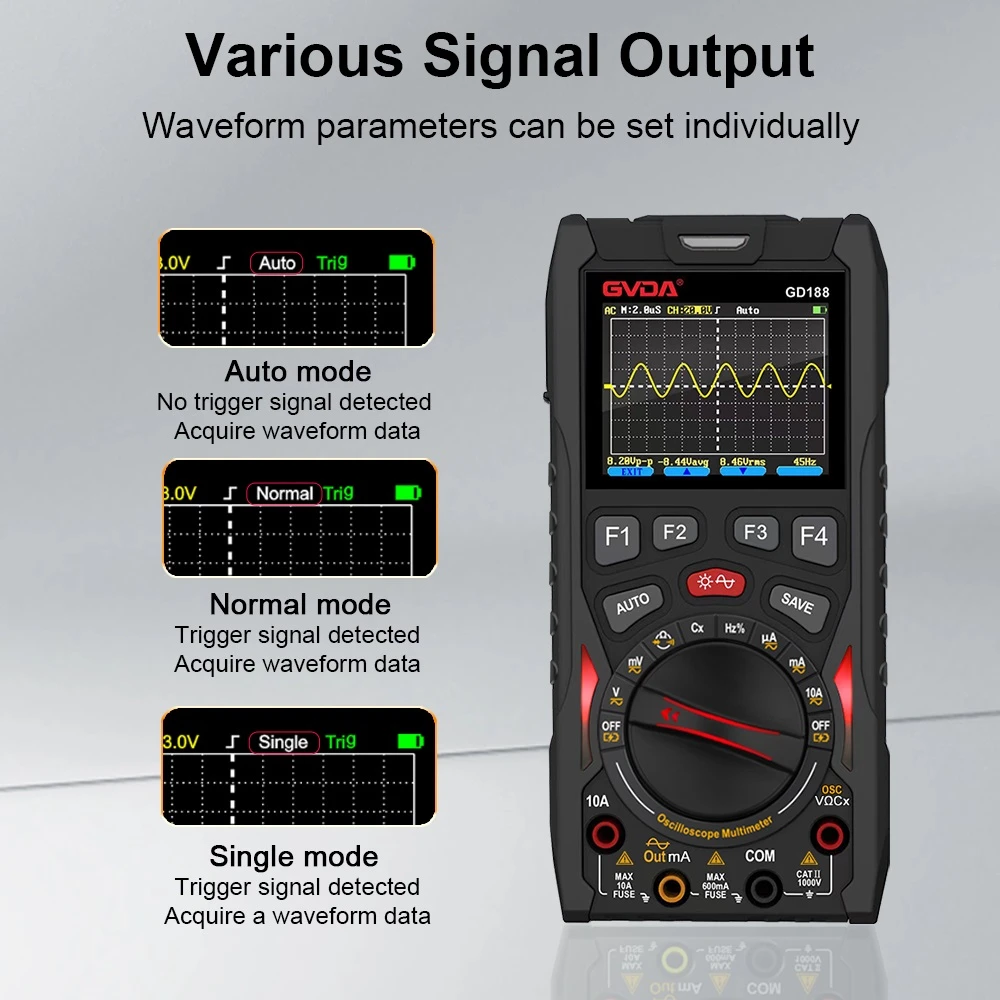

Измерване с осцилоскоп на AC и DC напрежение
(1) Измерване на AC напрежение
Задайте превключвателя за свързване на входа на ос Y в позиция "AC", за да покажете AC компонента на входната форма на вълната. Ако честотата на променливотоковия сигнал е много ниска, превключвателят за свързване на входа по оста Y трябва да бъде поставен в положение "DC".
Преместете измерената форма на вълната в центъра на екрана на осцилоскопа, използвайте превключвателя "V/div", за да управлявате измерената форма на вълната в рамките на ефективната работна зона на екрана и прочетете Y-оста, заета от цялата форма на вълната според градуирането на координатната скала. Степента на посоката H, тогава стойността от пик до пик VP-P на измереното напрежение може да бъде равна на произведението от стойността на индикацията на превключвателя "V/div" и H. Ако за измерване се използва сонда, затихването на сондата трябва да се вземе предвид, тоест изчислената по-горе стойност трябва да се умножи по 10.
Например, превключвателят за чувствителност по оста Y "V/div" на осцилоскопа е на ниво 0.2, а координатната амплитуда H на оста Y на измерената форма на вълната е 5div, тогава пиковата до- пиковата стойност на това сигнално напрежение е 1V. Ако се измерва от сондата, горната стойност все още се показва, тогава стойността от пик до пик на измереното напрежение на сигнала е 10 V.
(2) Измерване на постоянно напрежение
Задайте превключвателя за свързване на входа на Y-ос в положение "земя" и превключвателя за режим на задействане в положение "автоматично", така че екранът да показва хоризонтална линия за сканиране, която е линия с нулево ниво.
Поставете превключвателя за входно свързване на Y-ос в положение "DC" и добавете измереното напрежение. По това време сканиращата линия генерира скокообразно изместване H в посоката на оста Y. Измереното напрежение е произведение от показаната стойност на превключвателя "V/div" и H.
Директният метод на измерване е прост и лесен за изпълнение, но грешката е голяма. Факторите, причиняващи грешки, включват грешка при четене, паралакс и грешки в системата на осцилоскопа (атенюатор, система за отклонение, ефект на ръба на тръбата на осцилоскопа) и др.
