Метод за измерване с мултиметър за откриване на резистор с предпазител
Резисторът с предпазител е специален компонент с двойни функции на резистор и предпазител. Той е представен с буквата "RF" или "R" във веригата.
Избор на резистор с предпазител
Двойната му производителност трябва да се има предвид при избора и нейните параметри като съпротивление и мощност трябва да бъдат избрани според специфичните изисквания на веригата. Необходимо е да се гарантира, че той може да се стопи бързо, когато е претоварен, и може да работи стабилно дълго време при нормални условия. Прекомерното съпротивление или мощност не могат да играят защитна роля.

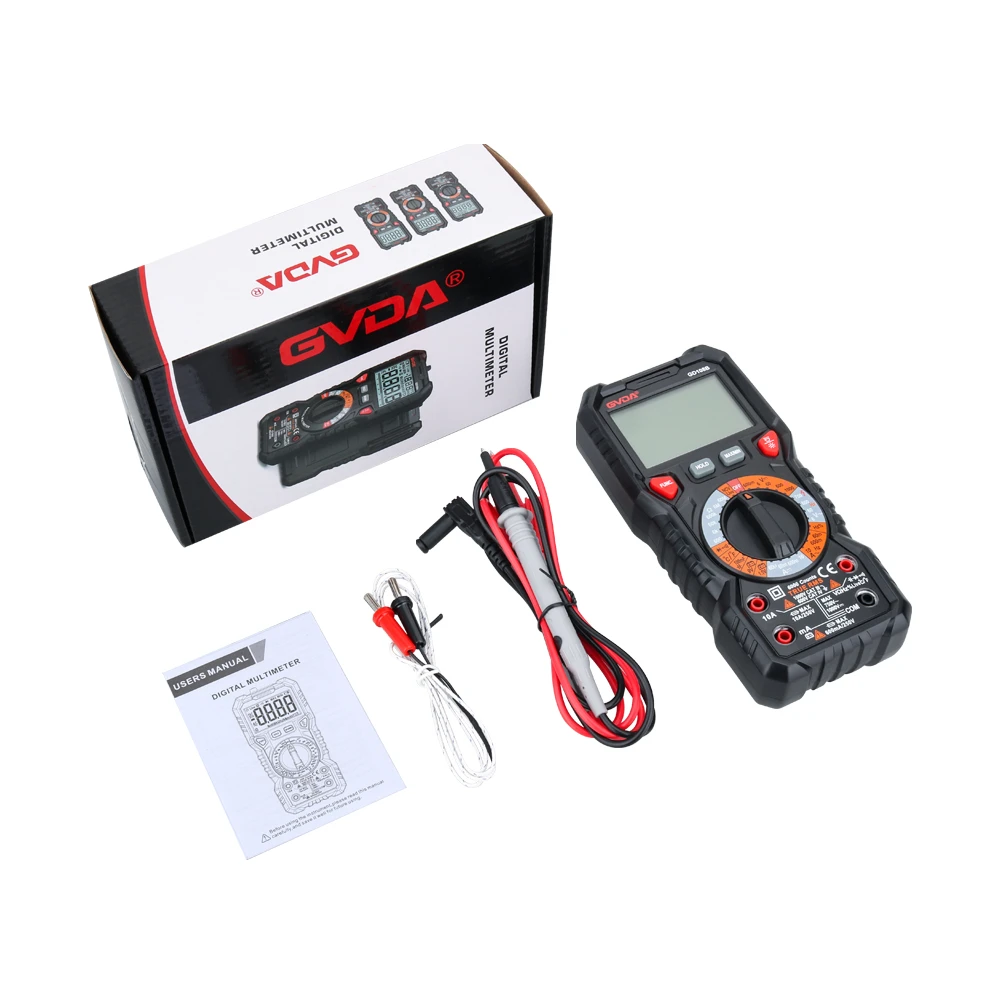

Предпазеният резистор се измерва с мултицет.
Във веригата, когато предпазителят е отворен, може да се прецени според опита: ако се установи, че повърхността на резистора на предпазителя е черна или изгоряла, може да се заключи, че товарът е твърде голям и токът, преминаващ през него, надвишава номиналната стойност много пъти; Ако повърхността му е отворена без никакви следи, това показва, че протичащият ток е равен или малко по-голям от номиналната стойност на предпазителя. За преценка на качеството на резистора с предпазител без никакви следи по повърхността, той може да бъде измерен с помощта на r×1 блок мултиметър. За да се гарантира точността на измерването, единият край на резистора с предпазител трябва да бъде заварен от веригата. Ако измереното съпротивление е безкрайно, това означава, че резисторът на предпазителя е повреден и се е отворил. Ако измереното съпротивление е далеч от номиналната стойност, това означава, че съпротивлението е променливо и не трябва да се използва отново. В практиката за поддръжка се установява, че няколко резистора с предпазители са съединени накъсо във веригата, на което също трябва да се обърне внимание при тестване.
Класификация на предпазните резистори
Предпазните резистори могат да бъдат разделени на възстановими предпазители и предпазители за еднократна употреба.
(A) възстановим резистор с предпазител
Резисторът с възстановим предпазител е обикновен резистор (или съпротивителна жица), заварен последователно с метално съотношение на пружина (или еластичен метален лист) с припой с ниска точка на топене и след това запечатан в цилиндрична или квадратна обвивка. Има няколко вида черупки, като метални и прозрачни пластмасови.
В рамките на номиналния ток възстановимият резистор с предпазител действа като постоянен резистор. Когато във веригата възникне свръхток, спойката на възстановимия резистор с предпазител се топи първо, така че пружинната метална жица (или еластичният метален лист) се отделя от резистора. След отстраняване на повредата във веригата резисторът може да бъде заварен към металната тел (или метален лист), както е необходимо, и нормалната употреба може да бъде възобновена.
Често използвани резистори с възстановими предпазители са серия TH, серия R×90 и т.н.
(2) Резистор с еднократен предпазител
Резисторът с еднократен предпазител, известен също като невъзстановяем резистор с предпазител, действа като постоянен резистор, когато веригата работи нормално. Когато неговият работен ток надвиши номиналния ток, резисторът на предпазителя ще се стопи като предпазител, за да защити веригата. След като резисторът за еднократен предпазител изгори, той не може да бъде ремонтиран по всяко време, така че може да бъде заменен само с нов резистор за предпазител. Резисторите с предпазител за еднократна употреба могат да бъдат разделени на резистори с предпазители с намотана жица и резистори с предпазител от филмов тип според материалите, използвани от резисторите.
1. Жичен резистор с предпазител Резисторът с намотан предпазител принадлежи към мощен остъклен резистор, който има малко съпротивление и обикновено се използва във вериги с голям работен ток.
В процеса на производство част от силовия остъклен резистор е навит с тънки проводници или открит (без емайлиран защитен слой). Когато възникне повреда по свръхток в защитената верига, частта от тънък проводник или откритата част (без глазура) на резистора ще изгори поради прегряване, като по този начин ще защити веригата.
2. Мембранен резистор с предпазител Мембранният резистор с предпазител е най-широко използваният резистор с предпазител в момента, който е разделен на резистор с предпазител от въглероден филм, резистор с метален филм и резистор с предпазител от метален оксид.
