Метод за измерване на късо съединение, отворена верига и изтичане на верига с мултицет

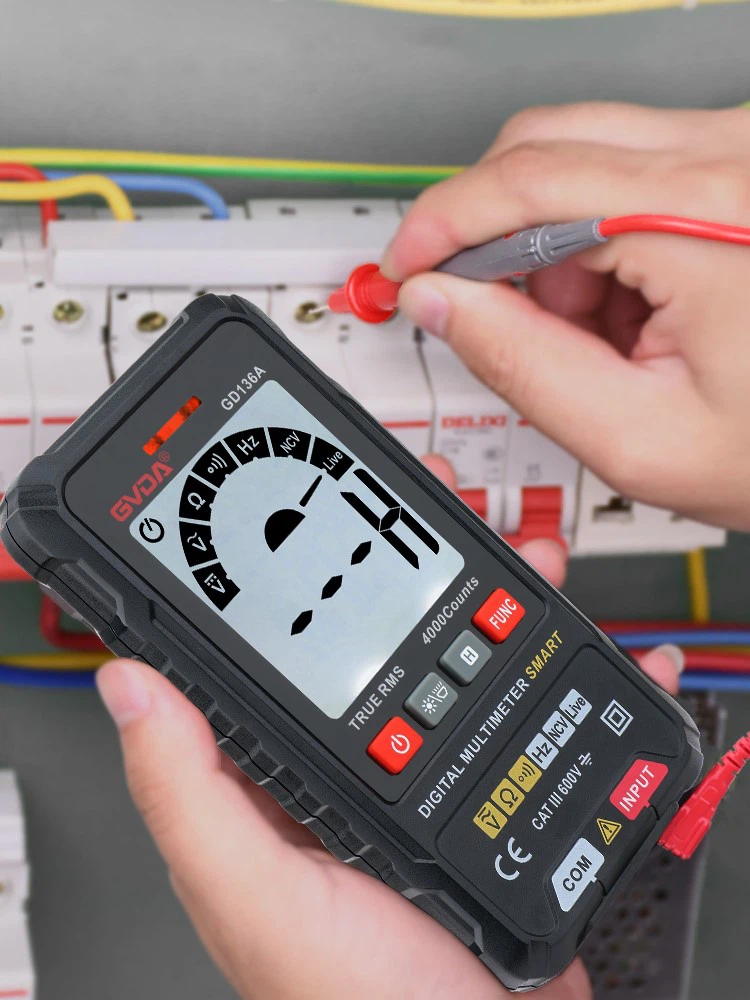

Често се използва мултиметър. Този раздел ще обясни как да тествате за късо съединение, отворена верига и проблеми с изтичане във верига и как да измерите късо съединение и отворена верига с мултиметър след прекъсване на веригата.
1. Измерване на късо съединение с мултицет
Метод на работа:
Поставете черния проводник на мултиметъра в отвора "com", а червения проводник в отвора "V Ω" и регулирайте копчето в позиция за звуков сигнал.
Изключете захранването на тестваната верига и измерете двата проводника на веригата с две сонди. Ако мултиметърът показва съпротивление 0 и има звуков сигнал, това означава късо съединение във веригата.
Като алтернатива използвайте ома 1k или 10k, за да изключите другия край на линията и да тествате двата проводника с две сонди. Ако мултиметърът показва съпротивление 0, това означава късо съединение в линията.
2. Тест с мултиметър за отворена верига
Метод на работа:
При тестване на непрекъснатостта на веригата е необходимо да изключите захранването преди тестване.
Завъртете превключвателя в положение на звуков сигнал и проверете дали двата края на веригата са в контакт с металните игли на сондата. Ако има определено съпротивление и звуков сигнал, това показва, че веригата е проводима; Ако съпротивлението е безкрайно, показва се като 1 и няма звуков сигнал, тогава линията е прекъсната.
Като алтернатива изберете 10k предавка с мултицет и свържете накъсо другия край на линията. Използвайте сондата на мултиметъра, за да тествате и двете линии. Ако мултиметърът показва съпротивление 1, това означава отворена верига; Показва се като 0, възможно е веригата да е проводяща.
3. Измерване на теча с мултицет
Има теч във веригата и обикновено не се препоръчва използването на мултицет за тестване. Възможно е също да използвате мултицет, когато няма други инструменти за измерване.
Метод на работа:
Завъртете мултицета до обхвата на променливотоковото напрежение, извършете измерване на живо и измерете металния корпус на оборудването, за което има съмнения за теч.
При измерване едната сонда е свързана към корпуса, а другата е заземена. Ако показаното напрежение е по-високо от 30V, тествайте отново. Ако се потвърди, че захранването е по-високо от 30 V, това показва утечка. Ако е по-ниско от 30V, обикновено е нормално. Можете също така да регулирате главите на писалката на измервателните уреди с нулева и жива жица и да ги измерите веднъж, за да определите.
резюме
Използвайте мултицет, за да тествате за къси съединения, отворени вериги, AC напрежение, DC напрежение, съпротивление, ток и др.
Забележка: Червената химикалка е положителна, а черната е отрицателна. При измерване първо трябва да се провери категорията и обхвата на измерване. Когато диапазонът не може да бъде оценен, първо изберете по-голям диапазон и след това постепенно преминете към по-малък диапазон според стойността.
