Метод за откриване на късо съединение във вериги с мултицет
От гледна точка на ремонт на електрически повреди, повредите при късо съединение имат следните характеристики:
1. Съпротивлението (или импедансът) на точката на късо съединение (т.е. двата края на късото съединение) е нула или близко до нула;
2. Веригите на късо съединение имат голяма разрушителна сила и след като възникне късо съединение, обикновено не е възможно да се включи директно захранването за проверка, за разлика от повредите при отворена верига.
След възникване на повреда на късо съединение, защитните компоненти на веригата (като предпазители, прекъсвачи и т.н.) действат и защитните компоненти могат да контролират зона, съставена от множество вериги. Следователно, когато търсите електрически повреди на късо съединение, е необходимо първо да идентифицирате дефектната верига от дефектната зона и след това да намерите точката на повреда на късо съединение в дефектната верига.
Метод за намиране на вериги за повреда на късо съединение

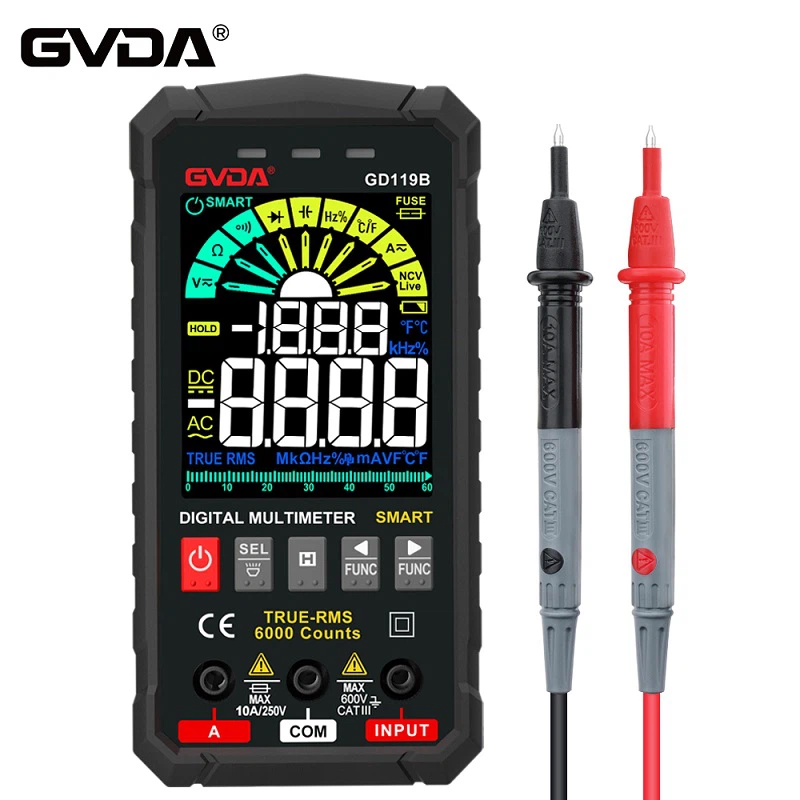

Обикновено за търсене може да се използва метод с мултицет, а методът с мултицет е метод за измерване на съпротивлението на верига на късо съединение, като се използва обхватът на ома (обхват на съпротивление) на мултицет, след като веригата е изключена.
Ако приемем, че предпазителят FU се стопи, това показва, че е възникнала повреда на късо съединение в зоната, защитена от предпазителя, която включва 1-3 вериги и главната линия. При прекъснато захранване свържете стопилката на предпазителя FU и поставете мултиметъра в положение на ом "R × 10 Ω" (не го поставяйте в диапазон от няколко ома, за да избегнете грешки при четене, причинени от съпротивлението на човешкото тяло), свържете го към клемите L и N и изключете S1, S2 и S3, за да изключите всяка верига. Ако мултиметърът показва нулево съпротивление, това показва, че повредата на късо съединение е възникнала в главната линия
Ако мултицетът показва съпротивление "∞" или много високо, повредата на късо съединение възниква във верига между 1 и 3. Затворете превключватели S1, S2 и S3 последователно. Ако мултиметърът показва определена стойност на съпротивление, когато S1 и S2 са затворени, и нулево съпротивление, когато S3 е затворен, това показва, че точката на повреда е в третата верига.
Метод за намиране на точки на повреда при късо съединение
След намиране на клона на повредата на късо съединение е необходимо да продължите да определяте конкретното местоположение на точката на повреда. Точката на повреда при късо съединение трябва да е в двата края или вътре в компонентите за намаляване на напрежението (като крушки, намотки от тип напрежение, намотки на двигателя, резистори и други товари) във веригата.
Методът за намиране на точката на повреда на късо съединение в тази верига е да изключите единия край на елемента за намаляване на напрежението R (показан на фигурата като крушката) и да измерите съпротивлението между 1-2 (т.е. двата края на напрежението редуциращ елемент) с помощта на мултиметър за съпротивление. Ако съпротивлението е нула, това показва, че точката на късо съединение е вътре в това натоварване; Ако съпротивлението е определена стойност, това показва, че товарът е непокътнат вътрешно и точката на късо съединение е извън товарното оборудване. Ако точката на късо съединение е външна, измерете съпротивлението между точките 1-3. Ако стойността на съпротивлението е нула, повредата на късо съединение е между проводник 3 и проводник 1.
Чрез прекъсване на връзката на определени точки от тези линейни сегменти и извършване на последователни измервания може да се намери идентифицираната точка на повреда на късо съединение.
