Измерване на изправни и неизправни кондензатори и техния ток на утечка с цифров мултицет
Кондензаторите обикновено имат три вида повреди: повреда при повреда, ток на утечка и промяна на стойността. Искате да прецените оборудването на машината над капацитета за добро и лошо, с измерване на цифров мултиметър можете да прецените неговото добро и лошо. Следният електротехник представя метода за измерване на капацитет и ток на утечка с цифров мултицет.
1, според капацитета за определяне на капацитета на добро и лошо

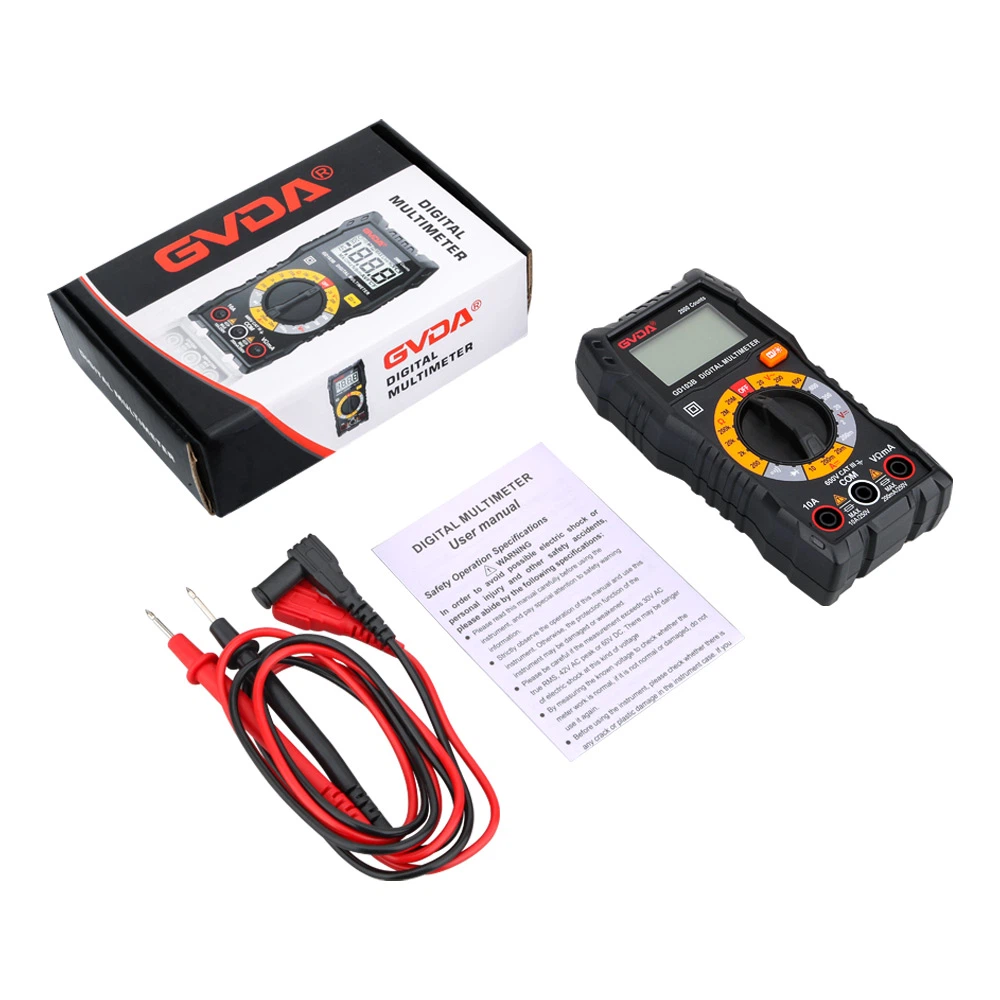

Измерете капацитета с цифров мултицет.
Сега много цифрови мултицети са с файл за капацитет, могат директно да измерват капацитета, искат да преценят кондензатора добър или лош, директно с файл за капацитет на цифров мултицет, за да измерят капацитета му, за да знаят капацитета за добър или лош. Измерването, както е показано на фигурата по-горе, ще бъде превключване на обхвата на мултиметъра към подходящата скорост на капацитета (за автоматична смяна на обхвата на мултиметъра не е необходимо да избирате предавката), като червените и черните химикалки са в контакт с капацитета на двата щифта (за електролитни кондензатори измерването не отчита полярността на щифтовете), мултиметърът показва показанията, които са капацитетът. Ако измереният капацитет е много близо до номиналната си стойност, кондензаторът е добър. Обратно, ако показанието се отклонява значително от номиналната стойност, кондензаторът е проблемен.
Ако измереният капацитет е значително по-малък от номиналната стойност, кондензаторът е лош. Общи електролитни кондензатори, поставени за дълго време, вътрешното изсушаване на електролита ще доведе до намаляване на капацитета му, този кондензатор обикновено не е подходящ за употреба. Ако при действителното измерване на кондензатор, дисплеят на мултиметъра показва "1", тоест препълване, този път можете да използвате файла за съпротивление на мултиметъра, за да измерите стойността на съпротивлението, ако показаната стойност на съпротивлението е много малка, което показва, че кондензаторът има е повреден от повреда. Ако измереният капацитет на кондензатор е много по-голям от номиналната стойност, кондензаторът има голям ток на утечка, като цяло този кондензатор не трябва да се използва.
2, измерване на ток на утечка на капацитет
Метод за измерване на тока на утечка на кондензатора.
За електролитни кондензатори, поставени за дълго време, някои изолационни свойства ще бъдат намалени, така че токът на утечка да стане голям, такъв ток на утечка на кондензатори, ако файлът с капацитет с измервания на капацитета на неговия капацитет, капацитетът на дисплея ще бъде по-голям, в този момент , можем да измерим капацитета на тока на утечка, за да определим допълнително дали е наличен.
Измерване на тока на утечка, измерената серия от капацитет в DC амперметър (може да се измери с цифров мултицет 20mA файл), след което се свързва с 5V DC захранване, първо амперметърът показва, че токът е по-голям и след това постепенно намалява, докато клони към 0. Ако приемем, че капацитетът е пълен с електричество, амперметърът показва, че токът не е 0, което показва, че капацитетът изтича, а токът, показан от мултиметъра в този момент, е токът на утечка на кондензатора.
