Как да използвате мултицет за измерване на полярността на CT
Електромагнитният токов трансформатор (CT) се използва широко в енергийните системи и принципът му на работа е подобен на този на трансформаторите.
Характеристиките на токовия трансформатор са: (1) първичната намотка е свързана последователно във веригата и броят на навивките е много малък. Следователно токът в първичната намотка зависи изцяло от тока на натоварване на тестваната верига и не зависи от вторичния ток; (2) Импедансът на токовата намотка на инструмента и релето, свързани към вторичната намотка на токовия трансформатор, е много малък, така че при нормални обстоятелства токовият трансформатор работи в състояние, близко до късо съединение.
Съотношението на първичния и вторичния номинален ток на токов трансформатор се нарича номинално съотношение на индуктивност на токовия трансформатор: kn=I1n/I2n
Тъй като номиналният ток I1n на първичната намотка е стандартизиран, а номиналният ток I2n на вторичната намотка е равномерно настроен на 5 (1 или 0.5) ампера, номиналното съотношение на индуктивност на токовия трансформатор също е стандартизиран. Kn може също да се изчисли приблизително като съотношението на навивките между първичната и вторичната намотки на трансформатор, т.е. kn ≈ kN=N1/N2, където N1 и N2 са навивките на първичната и вторичната намотки.
Функцията на токовия трансформатор е да измерва относително големи токове.
Просто казано, ако искате да измерите ток 400A, какво трябва да направите, ако нямате електромер 400A? Така че, трябва да използвате токов трансформатор, за да преобразувате големия ток през трансформатора в малък ток при влизане в електромера. Трансформаторът има коефициент на трансформация, например 200/5 е 40 пъти електромера, което означава, че ако имате един градус електричество на вашия електромер, вие всъщност сте използвали 40 градуса електричество. Има много нива на трансформатори, включително 15/5 30/5, 50/5, 75/5 и т.н.,,,,,

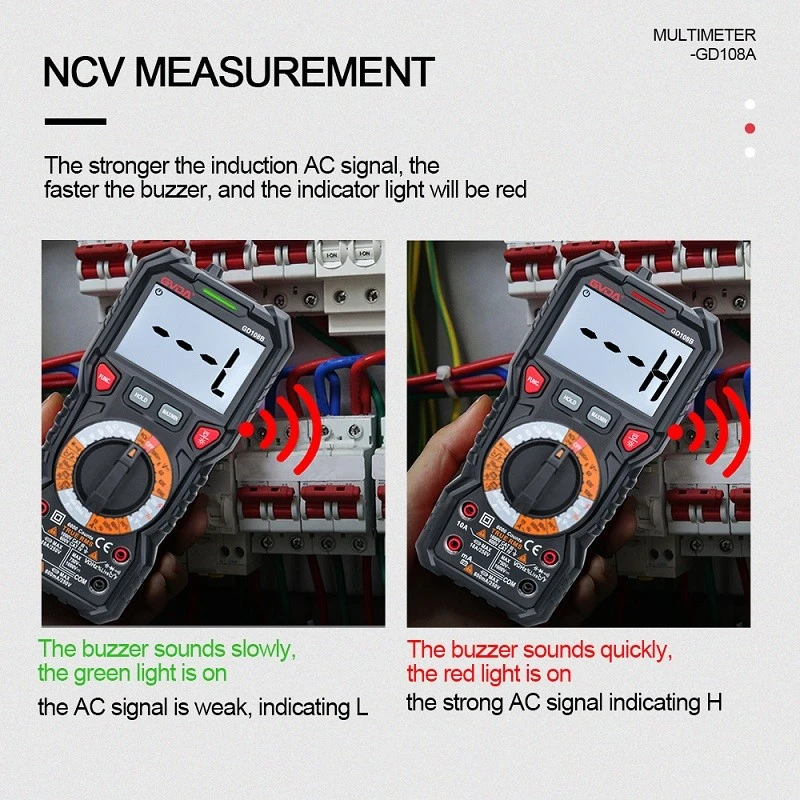

Най-добрият начин да определите полярността на трансформатора на място е да използвате суха батерия или мултиметър тип стрелка MF47. С добавянето на проводници, той е най-директен и лесен за виждане, с точност над 90%. Методът е много прост. Първичната страна на трансформатора има стандартна вторична полярност P1 P2, като S1S2 K1K2. Свържете положителния полюс към вторичната страна на P1 и след това го свържете към отрицателния полюс на S1. Свържете директно вторичната страна и след това използвайте батерията, за да свържете накъсо първичната страна на трансформатора, за да приложите постоянен ток. По това време ще видите стрелката на люлката на мултиметъра. Ако полярността е по посока на часовниковата стрелка, тя е положителна, а обратно на часовниковата стрелка, тя е отрицателна, което показва вътрешна грешка в намотката. В този момент е необходимо да се наблюдава в детайли, защото показалецът не се люлее много. Препоръчително е да използвате две 1 # батерии, като използвате същия метод, тъй като наличието на твърде много батерии е твърде опасно, и след около 10 теста, спрете за половин час или сменете батерията, тъй като батерията се нагрява много по време на теста. Препоръчва се да не бъдете мързеливи и да използвате променлив ток, за да го превърнете в 12V 6V, мислейки, че сте спестили батерията, но грешката се е увеличила и безопасността е намаляла,
