Как да проверите качеството на диодите на Шотки с мултицет
1. Откриване на двуполюсни диоди на Шотки
(1) Откриване с мултицет тип стрелка. Поставете мултиметъра в блока "R×1", за да откриете, черният тестов проводник е свързан към положителния електрод, а червеният тестов проводник е свързан към отрицателния електрод. Когато е нормално, стойността на съпротивлението напред е 2,5~3,5Ω, а стойността на съпротивлението назад е безкрайно. Ако измерените стойности на съпротивлението напред и назад са безкрайни или близки до 0, това означава, че диодът на Шотки е отворен или повреден от повреда.

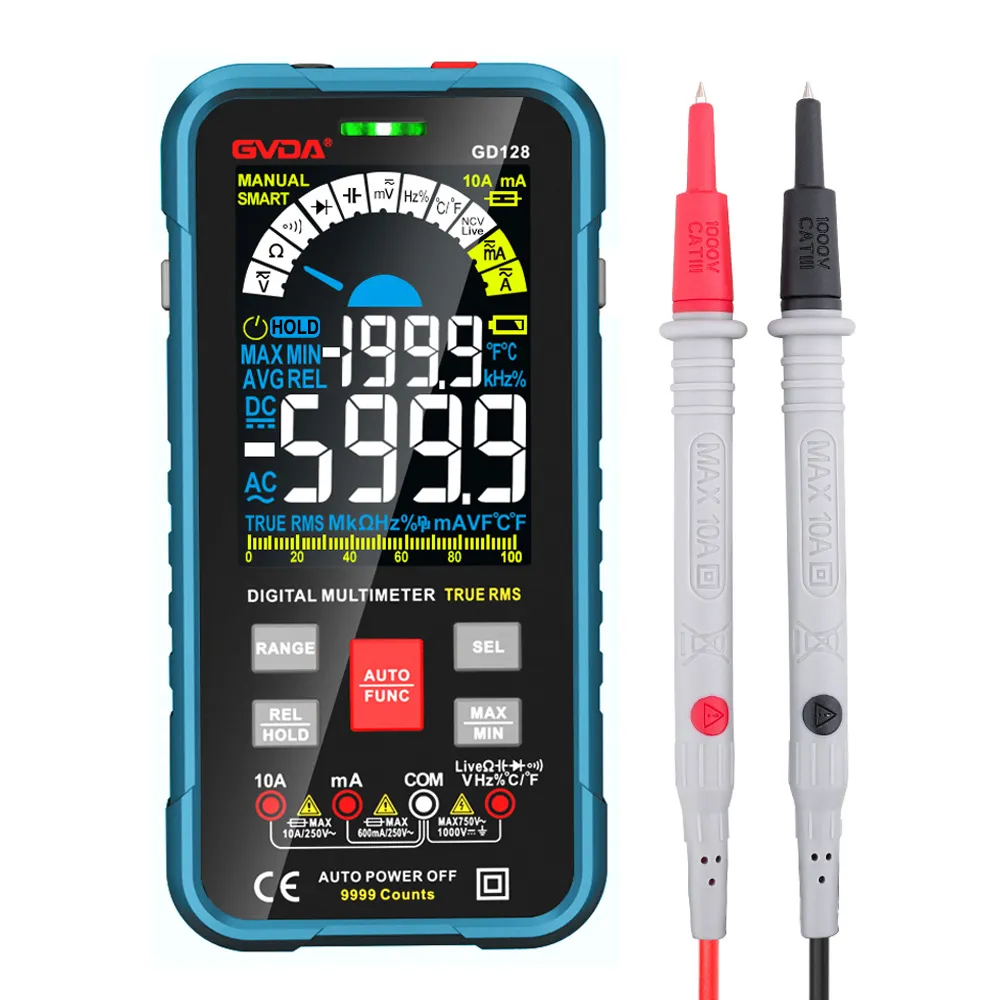

(2) Откриване с цифров мултицет
Поставете мултиметъра в диодния блок и измерете стойностите на съпротивлението напред и назад на двутерминалния диод на Шотки. Когато е нормална, неговата стойност на съпротивление в посока напред (червеният тестов проводник е свързан към положителния полюс) е 2.5-3.5Ω, а стойността на съпротивление в обратна посока е безкрайна. Ако измерените стойности на съпротивлението напред и назад са безкрайни или близки до 0, това означава, че диодът на Шотки е отворен или повреден от повреда, както е показано на фигура 5-44.
2. Откриване на триизводни диоди на Шотки
Диодът на Шотки с три извода първо трябва да измери общия си извод, за да определи дали е общ катод към тръба или общ анод към тръба, и след това да измери стойностите на съпротивлението на двата диода съответно в права и обратна посока. Сега вземете теста на два диода на Шотки с общ катод и общ анод като пример, за да илюстрирате конкретния метод за откриване. Щифтовете са маркирани съответно като 1, 2 и 3 и мултицетът е поставен в "R×1" 'Направете следния тест в три стъпки:
(1) Измерете стойностите на съпротивлението напред и назад на щифтове 1 и 3. Ако е безкрайно, това означава, че тези два електрода нямат еднопосочна проводимост.
(2) Свържете черния тестов проводник към щифт 1 и червения тестов проводник към щифт 2. Ако измерената стойност на съпротивлението е особено лоша, превключете червения и черния тестови проводници за измерване. Ако измерената стойност на съпротивлението е 2,5~3,5Ω, тогава Бележка 2. 1-вият щифт има характеристики на еднопосочна проводимост, 2-ият щифт е положителен, а 1-ият щифт е отрицателен.
(3) Свържете черния тестов проводник към щифт 3 и червения тестов проводник към щифт 2. Ако измерената стойност на съпротивлението е безкрайна, сменете червения и черния тестови проводници за измерване. Ако измерената стойност на съпротивлението е 2,5~3,5Ω, това означава, че 2, 3 пина имат характеристики на еднопосочна проводимост и 2 пина са положителни, а 3 пина са отрицателни.
Съгласно горните резултати от тристепенно измерване може да се прецени, че тестваният диод на Шотки е тръба с обща двойка аноди, в която щифт 2 е общият анод, а щифтове 1 и 3 са два катода. Напротив, това е обикновена катодна двойка тръба.
