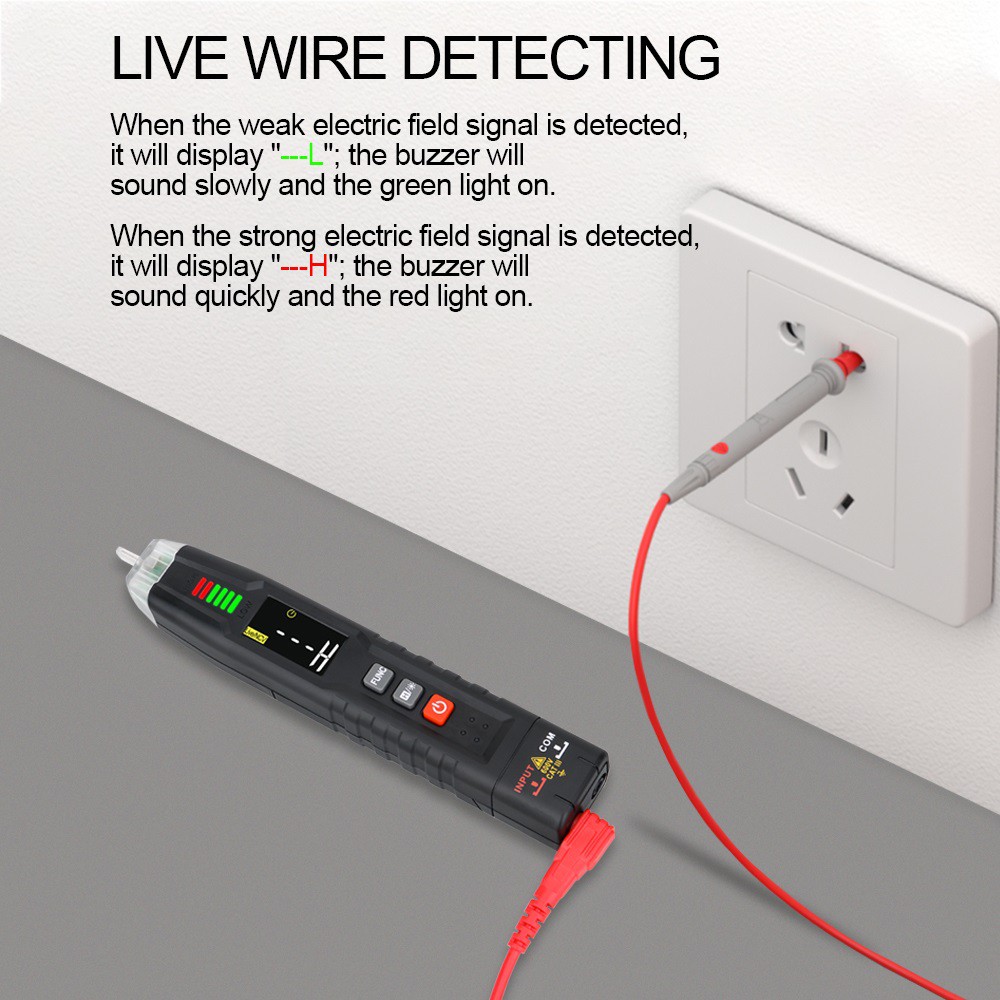

Често срещани техники за отстраняване на неизправности и ремонт на цифров мултиметър
За дефектен инструмент, първата стъпка е да се провери и разграничи дали явлението повреда е често срещано (всички функции не могат да бъдат измерени) или индивидуално (индивидуални функции или индивидуални диапазони), след което да се диференцира ситуацията и да се разреши съответно.
Ако всички предавки не работят, веригата на захранването и веригата на A/D преобразувателя трябва да се проверят внимателно. Когато проверявате захранването, извадете поставената батерия, натиснете превключвателя на захранването, свържете положителната сонда към отрицателното захранване на тествания измервателен уред и свържете отрицателната сонда към положителното захранване (за цифров мултицет). Завъртете превключвателя в режим на измерване на диоди. Ако дисплеят показва положителното напрежение на диода, това означава, че захранването е добро. Ако отклонението е голямо, това показва, че има проблем със захранването. Ако има отворена верига, съсредоточете се върху проверката на превключвателя на захранването и проводниците на батерията. Ако възникне късо съединение, е необходимо да се използва методът за прекъсване на веригата, за да се изключат постепенно компонентите, които използват захранването, с акцент върху проверката на операционния усилвател, таймера и A/D преобразувателя. Ако възникне късо съединение, то обикновено поврежда повече от един интегриран компонент. Проверката на A/D преобразувателя може да се извърши едновременно с основния измервателен уред, еквивалентен на DC измервателната глава на аналогов мултицет. Специфични методи за проверка:
(1) Завъртете обхвата на тествания измервателен уред до най-ниското ниво на постоянно напрежение;
(2) Измерете дали работното напрежение на A/D преобразувателя е нормално. Според модела на A/D преобразувателя, използван в таблицата, съответстващ на щифтовете V+ и COM, сравнете измерените стойности с техните типични стойности, за да видите дали съвпадат.
(3) Измерете референтното напрежение на A/D преобразувателя. Обикновено използваното референтно напрежение на цифров мултицет обикновено е 100mV или 1V, което измерва постояннотоковото напрежение между VREF+ и COM. Ако се отклонява от 100mV или 1V, може да се регулира с външен потенциометър.
(4) Проверете числото на дисплея с нулев вход, свържете накъсо положителния извод IN+ и отрицателния извод IN - на A/D преобразувателя, за да направите входното напрежение Vin=0 и инструментът ще покаже "{{4 }}.0" или „00.00".
(5) Проверете напълно осветените черти на монитора. Свържете накъсо щифта TEST на тестовата клема към положителния захранващ извод V+, което води до високо ниво на логическата маса и всички цифрови вериги спират да работят. Поради постоянното напрежение, приложено към всеки ход, всички ходове са осветени и таблицата за подравняване показва "1888" и "18888". Ако има феномен на липсващ ход, проверете дали има лош контакт или прекъсване на връзката между изходния щифт на A/D преобразувателя и проводящото лепило (или окабеляване) и дисплея.
Ако има проблеми с отделни файлове, това означава, че A/D преобразувателят и захранването работят правилно. Тъй като обхватът на постоянно напрежение и съпротивление споделят набор от резистори за делител на напрежението; AC/DC шунт за споделяне на ток; AC напрежение и AC ток споделят набор от AC/DC преобразуватели; Други като Cx, HFE, F и т.н. са съставени от независими преобразуватели. Чрез разбиране на тяхната връзка и позоваване на диаграмата на мощността е лесно да се открие дефектната част. Ако измерването на малки сигнали е неточно или показаните числа варират значително, важно е да проверите дали контактът на превключвателя за обхват е добър.
Ако данните от измерването са нестабилни и стойностите винаги се натрупват, а входният терминал на аналогово-цифровия преобразувател е съединен накъсо и показаните данни не са нула, това обикновено се дължи на лоша производителност на 0.1 μF еталонен кондензатор.
