Как се измерва кондензатор с мултицет?
(1) Откриване на постоянни кондензатори с капацитет над 0,01 pF

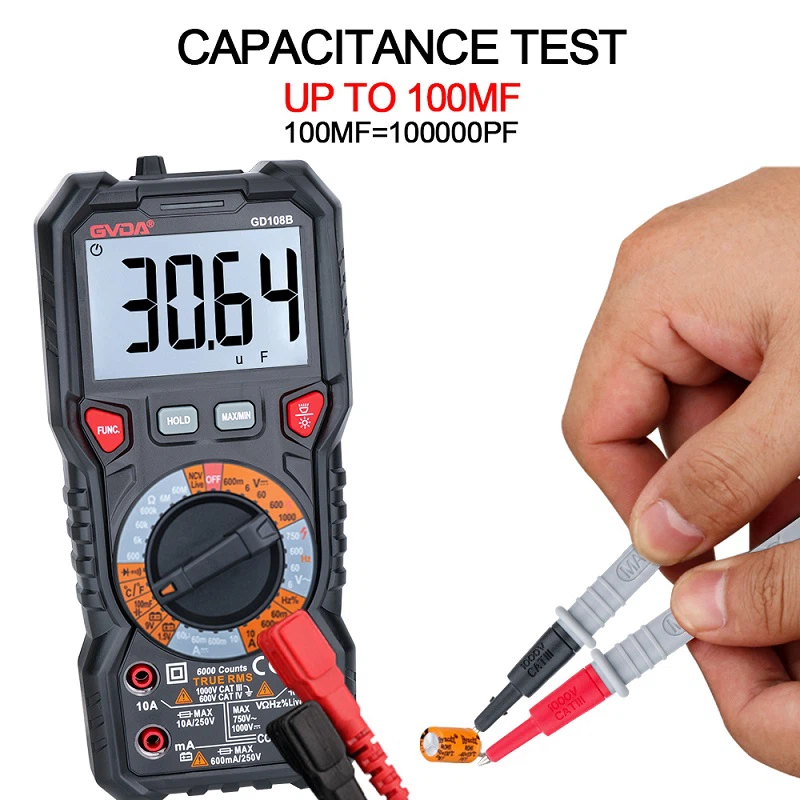

Настройте аналоговия мултицет на обхват R×10k ома и извършете настройка на нулата на ома. След това използвайте червения и черния тестови проводници на мултиметъра, за да докоснете съответно двата щифта на кондензатора и наблюдавайте движението на показалеца на мултиметъра, както е показано на фигура 1.
Ако в момента на свързване на тестовите проводници стрелката на мултиметъра се люлее леко надясно и след това се връща към безкрайност, а след размяна на тестовите проводници и измерване отново, стрелката също се люлее надясно и след това се връща към безкрайност, може да се определи, че кондензаторът е нормален.
Ако в момента на свързване на тестовите проводници стрелката на мултицета се люлее близо до "0", може да се определи, че кондензаторът е повреден или има сериозно изтичане.
Ако в момента на свързване на тестовите проводници стрелката се люлее и не се връща към безкрайност, може да се определи, че кондензаторът има утечка.
Ако стрелката на мултиметъра не се люлее и при двете измервания, може да се определи, че кондензаторът е отворен - във верига.
(2) Откриване на постоянни кондензатори с капацитет по-малък от 0,01 pF
При откриване на малки кондензатори под 10 pF, тъй като капацитетът е твърде малък, използването на мултицет за измерване може да провери само дали има утечка, вътрешно късо - съединение или повреда. Когато измервате, изберете диапазона R×10k на мултиметъра и свържете двата тестови проводника към двата извода на кондензатора произволно. Стойността на съпротивлението трябва да бъде безкрайна. Ако измерената стойност на съпротивлението е нула, може да се определи, че кондензаторът е повреден поради изтичане или вътрешна повреда.
(3) Следният метод може да се използва за откриване на постоянни кондензатори с капацитет между 10 pF и 0,01 μF.
Настройте мултиметъра на обхват R×10k. Изберете два транзистора 3DC6 (или 9013) със стойност по-голяма от 100, за да образувате композитен транзистор. Схематичната електрическа схема е показана на Фигура 2. Използвайте ефекта на усилване на композитния транзистор, за да усилите тока на зареждане на измерения кондензатор, така че да увеличите амплитудата на люлеене на показалеца на мултиметъра. Свържете измерения кондензатор между основата b и колектора c на композитния транзистор и свържете червения и черния тестови проводници на мултиметъра съответно към емитера e и колектора c на композитния транзистор.
Ако показалецът на мултиметъра се люлее леко и след това се връща към безкрайност, това показва, че кондензаторът е нормален.
Ако показалецът не се движи или не може да се върне към безкрайност, това означава, че кондензаторът е повреден.
По време на тестовата операция, особено когато измервате кондензатори с по-малък капацитет, многократно разменяйте двете контактни точки на щифтовете на измервания кондензатор, за да наблюдавате ясно люлеенето на стрелката на мултиметъра.
