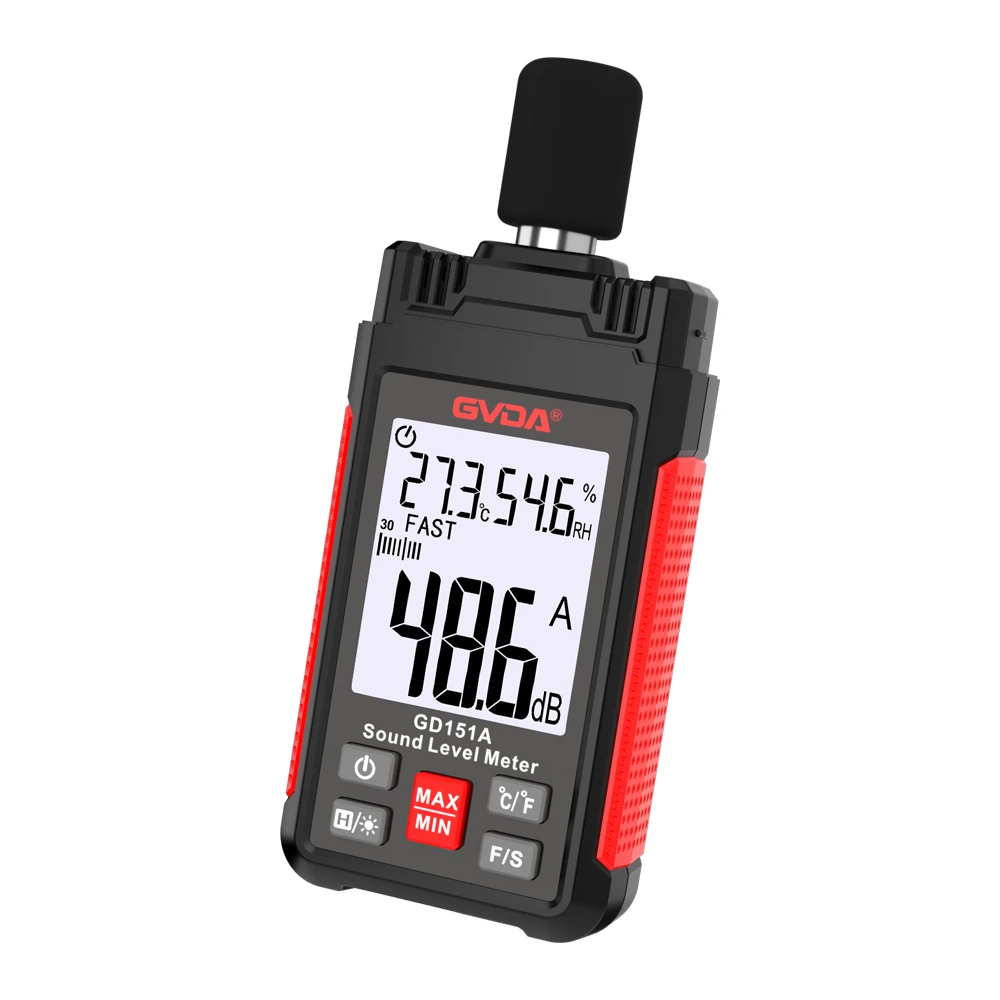

От какво се състои шумомерът
Като цяло той се състои от микрофон, усилвател, атенюатор, мрежа за претегляне, детектор, измервателен уред и захранване.
(1) Микрофон Това е устройство, което преобразува сигнал за звуково налягане в сигнал за напрежение, известен също като микрофон, и е отличен сензор. Често срещаните микрофони са кристални, електретни, с подвижна намотка и кондензатор. Сензорът с подвижна намотка се състои от вибрираща диафрагма, подвижна намотка, постоянен магнит и трансформатор. Вибриращата диафрагма започва да вибрира, след като бъде подложена на натиск от звукова вълна, и задвижва подвижната намотка, инсталирана с нея, да вибрира в магнитното поле, за да генерира индуциран ток. Токът варира в зависимост от големината на акустичното налягане върху вибриращата диафрагма. Колкото по-голямо е звуковото налягане, толкова по-голям е генерираният ток; колкото по-малко е звуковото налягане, толкова по-малък е генерираният ток
Капацитивните сензори се състоят главно от метални диафрагми и метални електроди, които са близо един до друг, което по същество представлява кондензатор с плоска пластина. Металната диафрагма и металните електроди представляват двете пластини на плоския кондензатор. Когато диафрагмата е подложена на звуково налягане, диафрагмата се деформира, разстоянието между двете плочи се променя и капацитетът също се променя, като по този начин се генерира променливо напрежение, чиято форма на вълната е в рамките на линейния диапазон на микрофона и нивото на звуковото налягане Формиране на съотношение реализира функцията за преобразуване на сигнала за звуково налягане в сигнал за напрежение.
Кондензаторният микрофон е идеален микрофон за акустично измерване. Той има предимствата на голям динамичен обхват, равна честотна характеристика, висока чувствителност и добра стабилност в обща измервателна среда, така че се използва широко. Тъй като изходният импеданс на капацитивния сензор е много висок, е необходимо да се извърши трансформация на импеданса през предусилвателя. Предусилвателят е монтиран вътре в шумомера близо до частта, където е монтиран капацитивният сензор.
(2) Усилватели и атенюатори Много местни и вносни усилватели, които са популярни в момента, използват двустепенни усилватели в усилвателната верига, тоест входния усилвател и изходния усилвател, и тяхната функция е да усилват слаби електрически сигнали. Входният атенюатор и изходният атенюатор се използват за промяна на затихването на входния сигнал и затихването на изходния сигнал, така че показалецът на главата на измервателния уред да сочи към подходящата позиция, а затихването на всяка предавка е 1{{3 }} децибела. Диапазонът на регулиране на атенюатора, използван от входния усилвател, е за измерване на долния край (като 0~70 децибела), а диапазонът на регулиране на атенюатора, използван от изходния усилвател, е за измерване на високия край (70~120 децибела). Циферблатите на входните и изходните атенюатори често се правят в различни цветове, а в момента черно и прозрачно често се сдвояват. Тъй като високите и ниските стойности на много шумомери са ограничени от 70 децибела, е необходимо да се предотврати превишаването на границата при въртене, за да не се повреди устройството.
(3) За да се симулира различната чувствителност на човешкия слух при различни честоти, мрежата за претегляне има вградена слухова характеристика, която може да симулира човешкото ухо и да коригира електрическия сигнал към мрежа, която е подобна на слуха. Тази мрежа се нарича мрежа за броене. дясна мрежа. Нивото на звуково налягане, измерено чрез претеглящата мрежа, вече не е нивото на звуково налягане на обективната физическа величина (наречено линейно ниво на звуково налягане), а нивото на звуково налягане, коригирано от слуховото усещане, наречено претеглено ниво на звука или ниво на шума.
Най-общо има три типа претеглящи мрежи: A, B и C. А-претегленото ниво на звука трябва да симулира честотните характеристики на човешкото ухо на шум с нисък интензитет под 55 децибела; B-претегленото ниво на звука трябва да симулира честотните характеристики на 55-85 децибела шум с умерена интензивност; С-претегленото ниво на звука трябва да симулира честотните характеристики на характеристиката на шума с висок интензитет. Разликата между трите е степента на затихване на нискочестотните компоненти на шума. А отслабва най-много, следван от В и С най-малко. A-претегленото ниво на звука е най-широко използваното измерване на шума в света, тъй като неговата характеристична крива е близка до слуховите характеристики на човешкото ухо, а B и C се използват постепенно. Отчитанията на нивото на шума, взети от шумомери, трябва да показват условията на измерване.
(4) Геофон и индикаторна глава За да се покаже усиленият сигнал през измервателния уред, също е необходим геофон, който да преобразува бързо променящия се сигнал за напрежение в по-бавно променящ се сигнал за постоянно напрежение. Големината на това постоянно напрежение е пропорционална на големината на входния сигнал. Според нуждите на измерването детекторът може да бъде разделен на пиков детектор, среден детектор и черен RMS детектор. Пиковият детектор може да даде максималната стойност за определен интервал от време, а средният детектор може да измери нейната абсолютна средна стойност за определен интервал от време. Корен квадратни детектори се използват при повечето измервания, с изключение на импулсивни звуци като стрелба, които изискват пикови измервания. Детекторът на средноквадратична стойност може да повдигне на квадрат, да осредни и да изведе на квадратен корен променливотоковия сигнал, за да получи средноквадратичната стойност на напрежението и накрая да изпрати сигнала за средно квадратично напрежение към главата на индикатора. Показващата глава на измервателния уред е електромер, стига скалата му да е калибрирана, стойността на нивото на шума в децибели може да се отчете директно от главата на измервателния уред. . Средното време на „бързата“ предавка е 0.27s, което е много близо до средното физиологично време на човешкия слухов орган; средното време на "бавната" предавка е 1,05s. Когато измервате шума в стационарно състояние или трябва да запишете процеса на промяна на нивото на звука, е по-подходящо да използвате "бързата" предавка; когато флуктуацията на измерения шум е относително голяма, по-подходящо е да се използва "бавна" предавка. За да отговори на нуждите на мястото на измерване, шумомерът обикновено има триножник, така че да може да се фиксира върху статива, ако е необходимо.
