Измерване на изолационното съпротивление на проводник или електрическо устройство с мултицет.
Така нареченото изтичане на проводник всъщност показва, че съпротивлението на изолацията на проводника или електрическото оборудване не може да отговори на нормалните работни условия поради различни причини, което води до малка стойност на съпротивлението между изолирания проводник и земята. В някои случаи, когато стойността на изолационното съпротивление е равна на нула, това не е просто изтичане, а по-скоро късо съединение.
Тук ще популяризирам концепцията за изолационно съпротивление; Така наречената изолация се отнася до използването на относително непроводими вещества за изолиране или обвиване на самите заредени обекти или на заредени обекти с различни нива на напрежение. Функция на изолация; Осигурете безопасната работа на електрическото оборудване и захранващите линии и предотвратявайте възникването на инциденти с токов удар.
Определението за съпротивление на изолацията е; Стойността на съпротивлението на изолационния слой на електрическото оборудване под действието на постоянно напрежение. В света няма абсолютен "изолационен" материал. Ако към двата края на изолационния материал се приложи напрежение с постоянен ток, винаги ще има ток, преминаващ през средата, само нивото на напрежението. Диелектричният ток се разделя допълнително на ток на утечка (ток на утечка, ток на поляризационен капацитет).
Просто казано, заземителният ток на утечка на проводник е свързан с влагата и стареенето на изолационния материал. Големината на тока на утечка е свързана с приложеното напрежение и колкото по-високо е напрежението, толкова по-голям е токът на утечка. Техните волт ампер криви не са линейно свързани.
Независимо дали става дума за цифров мултицет или мултицет със стрелка, те са често използвани спомагателни измервателни инструменти от електротехниците. Строго погледнато, мултиметърът не може да измери стойността на утечка на проводник. Всъщност използването на мултиметър може само предварително да определи дали домакинското електрическо оборудване или двигатели са включени и дали има теч в корпуса. По това време мултиметърът е като тестова писалка.
За наличие на теч в електрически проводници или оборудване трябва да се използва мегаомметър за измерване. Има няколко често използвани мегаомметра, включително 250V, 500V и 1000V. Докато мегаомметърът се използва за разклащане със скорост от 120 оборота в минута и неговото изолационно съпротивление е по-голямо или равно на 0,5M Ω, той се счита за основно квалифициран и може да се използва с увереност.

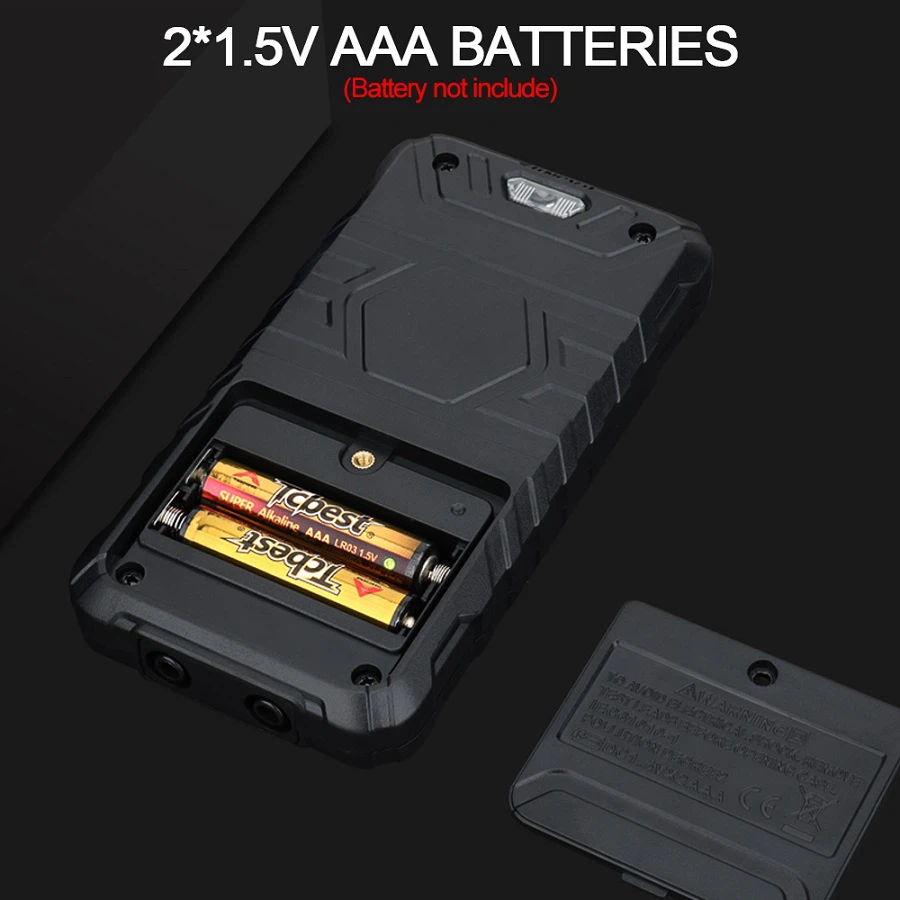

Не си мислете, че мултиметърът е всемогъщ. Типичният мултиметър използва вътрешни батерии от 1,5 V и 9 V. Невъзможно е да се измери съпротивлението на изолацията на монофазни 220V или трифазни 380V AC електропроводи или електрическо оборудване.
В ситуации, когато условията не позволяват, високото съпротивление на мултицет може да се използва за предварително определяне на изолационното съпротивление на проводници или електрическо оборудване, но този метод не се препоръчва лесно за употреба. Използването на мултицет за измерване на заземяването на веригата или измерване на съпротивлението на заземяване също е измерване с предварителна преценка. За да се измери наистина съпротивлението на заземяване, трябва да се използва мост с едно рамо или двойно рамо.
