Как да използвате файла за съпротивление на мултиметъра

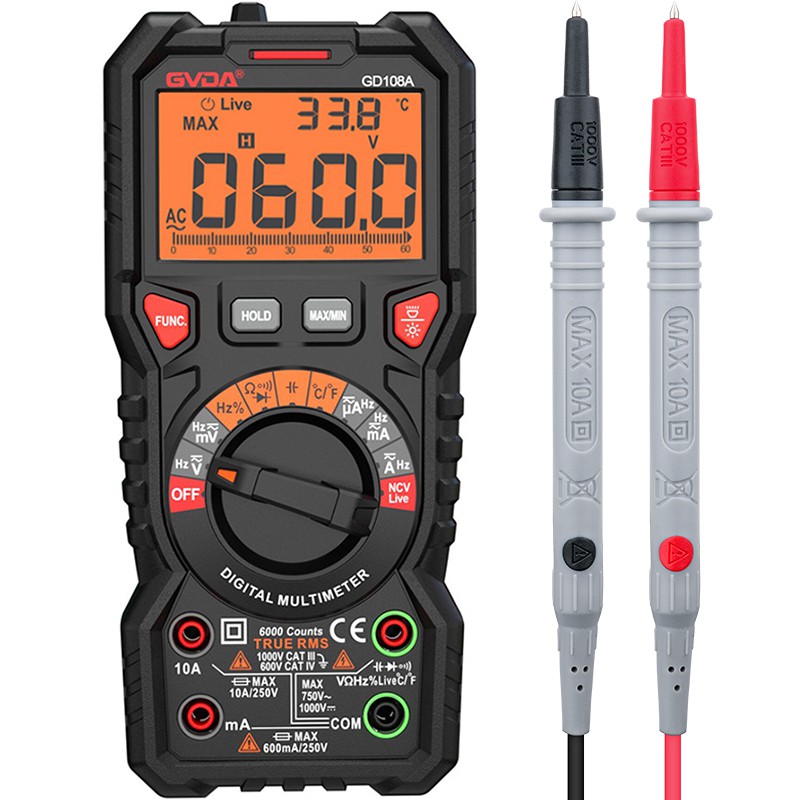

(1) Измерете съпротивлението с мултицет
Диапазонът на ома на мултицет може да измерва съпротивлението на проводник. Нивото на ома е представено от "Ω" и е разделено на четири нива: R×1, R×10, R×100 и R×1K. Някои мултиметри също имат R×10k файлове. Използвайте мултиметъра за измерване на съпротивлението, в допълнение към изискванията, които трябва да бъдат изпълнени преди употреба, трябва също да следвате следните стъпки.
1. Поставете превключвателя за избор на предавка R×100 и съединете накъсо двете тестови писалки, за да регулирате копчето за регулиране на нулевата позиция на позицията на ома, така че иглата да сочи към нулевата позиция в десния край на скалата на съпротивлението линия. Ако стрелката не може да се настрои на нула, това означава, че напрежението на батерията в часовника е недостатъчно и батерията трябва да се смени.
2. Използвайте две тестови писалки, за да докоснете съответно двата щифта на съпротивлението, което трябва да се измери за измерване. Прочетете правилно стойността на съпротивлението, посочено от показалеца, и след това умножете по увеличението (R×100 предавка трябва да се умножи по 100, R×1k предавка трябва да се умножи по 1000…). е стойността на съпротивлението на измервания резистор.
3. За да направите измерването по-точно, показалецът трябва да е близо до центъра на скалната линия, когато измервате. Ако ъгълът на деклинация на показалеца е малък, трябва да се използва зъбно колело R×1k, а ако ъгълът на деклинация на показалеца е голям, трябва да се смени зъбното колело R×1O или R×1. След всяка смяна на предавката копчето за регулиране на омичната нула трябва да се регулира отново и след това да се измерва отново.
4. След измерването, тестовите проводници трябва да бъдат издърпани и превключвателят трябва да бъде поставен на предавка "OFF" или на предавка за максимално променливо напрежение. Оставете мултиметъра.
Когато измервате съпротивлението, обърнете внимание на:
1. Измереното съпротивление трябва да се отстрани от веригата и след това да се измери.
2. Не докосвайте двете тестови писалки заедно за дълго време.
3. Две ръце не могат да докосват едновременно металните пръти на двата тестови проводника или двата щифта на тестваното съпротивление. По-добре е да държите двата тестови проводника с дясната ръка (както е показано на фигура 3-8).
4. Ако омовата предавка не се използва дълго време, батерията трябва да се извади от часовника.
Обучение на умения Измерване на съпротивление с мултицет
Цел Да се овладее използването на омовата предавка на мултицета и да се практикува измерване на съпротивлението с мултицета.
Оборудване мултиметър 10 резистора с различна стойност на съпротивление цветни пръстени
(1) Поставете 10 резистора върху картона. Според цветния кръг на резистора напишете номиналната им стойност.
(2) Регулирайте мултиметъра, както е необходимо, поставете го на предавка R×100 и регулирайте копчето за регулиране на нулата на омовата предавка на нула.
(3) Измерете съответно 10 съпротивления. Напишете измерването до съпротивлението. Когато измервате, имайте предвид, че показанието трябва да се умножи по увеличението.
(4) Ако ъгълът на деклинация на показалеца е твърде голям или твърде малък по време на измерване, той трябва да се промени и след това да се измери. След превключване трябва да се нулира отново, преди да може да се използва.
(5) Проверете взаимно. Колко от 10-те резистора сте измерили правилно? Сравнете измерената стойност с номиналната стойност, за да разберете грешката на всеки резистор.
(6) Съхранявайте мултицета според изискванията.
Методи за откриване и опит на резистори:
1. Откриване на постоянни резистори. А? Действителната стойност на съпротивлението може да бъде измерена чрез свързване на два тестови проводника (независимо от положителния и отрицателния) към щифтовете в двата края на резистора. За да се подобри точността на измерване, диапазонът трябва да бъде избран според номиналната стойност на измереното съпротивление. Поради нелинейната връзка на омичната скала, нейната средна секция е сравнително фино разделена, така че стойността на показалеца трябва да пада възможно най-далеч до средната позиция на скалата, тоест в диапазона от 20 процента до 80 процента радиан от началото на пълната скала, така че измерването да е по-точно. Нивото на грешка варира в зависимост от съпротивлението. Допускат се грешки от ±5 процента, ±10 процента или ±20 процента съответно между отчитането и номиналната стойност на съпротивлението. Ако не съвпада и надвишава обхвата на грешката, това означава, че стойността на съпротивлението се е променила. B? Забележка: При тестване, особено когато измервате съпротивления със стойност на съпротивление от десетки kΩ или повече, не докосвайте тестовите проводници и проводящите части на съпротивлението; съпротивлението, което ще се тества, е заварено от веригата и поне една глава трябва да бъде заварена, за да се избегне веригата. Други компоненти в тестера ще повлияят на теста и ще причинят грешки в измерването; въпреки че стойността на съпротивлението на резистора с цветен пръстен може да се определи от маркировката на цветния пръстен, най-добре е да използвате мултицет, за да тествате действителната му стойност на съпротивление, когато го използвате.
2. Откриване на устойчивост на цимент. Методът и предпазните мерки за откриване на съпротивлението на цимента са абсолютно същите като тези за откриване на обикновено фиксирано съпротивление.
3. Откриване на предпазители резистори. Във веригата, когато резисторът на предпазителя се предпази и отвори веригата, може да се прецени според опита: ако се установи, че повърхността на резистора на предпазителя е черна или изгоряла, може да се заключи, че товарът е твърде голям и токът, преминаващ през него, многократно надвишава номиналната стойност; Ако няма следи по повърхността му и веригата е отворена, това означава, че протичащият ток е равен или малко по-голям от номиналната му стойност на топене. За да се прецени качеството на резистора предпазител без никакви следи по повърхността, може да се измери с помощта на мултиметър R×1 блок. За да се гарантира точността на измерването, единият край на резистора с предпазител трябва да бъде запоен от веригата. Ако измерената стойност на съпротивлението е безкрайна, това означава, че резисторът на предпазителя не е успял да отвори веригата. Ако измерената стойност на съпротивлението е далеч от номиналната стойност, това означава, че стойността на съпротивлението се е променила и не трябва да се използва повече. В практиката за поддръжка се установява, че има и няколко резистора с предпазители, които са повредени и съединени на късо във веригата, и трябва да се обърне внимание при тестване.
4. Откриване на потенциометър. Когато проверявате потенциометъра, първо завъртете дръжката, за да видите дали въртенето на дръжката е плавно, дали превключвателят е гъвкав, дали звукът на "щракане" е ясен при включване и изключване на превключвателя и чуйте триенето между контактна точка вътре в потенциометъра и съпротивителното тяло. Звук, ако има "шумолящ" звук, това означава, че качеството не е добро. Когато тествате с мултицет, първо изберете подходящата съпротивителна бариера на мултиметъра според стойността на съпротивлението на потенциометъра, който ще се тества, и след това извършете откриването съгласно следния метод.
A. Използвайте ограничителя на ома на мултиметъра, за да измерите двата края на "1" и "2". Показанието трябва да бъде номиналната стойност на съпротивлението на потенциометъра. Ако стрелката на мултиметъра не се движи или стойността на съпротивлението е много различна, това означава, че потенциометърът е повреден. B? Проверете дали контактът между подвижното рамо на потенциометъра и съпротивителния лист е добър. Използвайте омовата предавка на мултиметъра, за да измерите двата края на "1", "2" (или "2", "3") и завъртете вала на потенциометъра обратно на часовниковата стрелка до позиция, близка до "изключено", по-малката стойността на съпротивлението в този момент. толкова по-добре. След това бавно завъртете стеблото по посока на часовниковата стрелка, стойността на съпротивлението трябва постепенно да се увеличи и показалецът в главата на измервателния уред трябва да се движи плавно. При завъртане на стеблото до крайно положение "3" стойността на съпротивлението трябва да е близка до номиналната стойност на потенциометъра. Например стрелката на мултиметъра скача по време на въртене на дръжката на вала на потенциометъра, което показва, че подвижният контакт има дефектен контакт.
5. Откриване на термистор с положителен температурен коефициент (PTC). Когато тествате, използвайте мултицет R×1 блок, който може да бъде разделен на две стъпки: A? Откриване на нормална температура (вътрешната температура е близо до 25 градуса); В сравнение с номиналната стойност на съпротивлението, нормално е разликата между двете да е в рамките на ±2Ω. Ако действителната стойност на съпротивлението е твърде различна от номиналната стойност на съпротивлението, това означава, че работата му е лоша или повредена. B? Откриване на нагряване; на базата на нормален температурен тест може да се извърши тестът на втората стъпка - откриване на нагряване, източник на топлина (като електрически поялник) се нагрява близо до PTC термистора и стойността на съпротивлението му се следи с мултицет при същото време Независимо дали се увеличава с повишаването на температурата, ако е така, това означава, че термисторът е нормален, ако няма промяна в стойността на съпротивлението, това означава, че работата му се е влошила и не може да се използва непрекъснато. Внимавайте да не поставяте източника на топлина твърде близо до PTC термистора или да не контактувате директно с термистора, за да предотвратите изгарянето му.
6. Откриване на термистор с отрицателен температурен коефициент (NTC).
(1), измерете стойността на номиналното съпротивление Rt
Методът за измерване на NTC термистора с мултицет е същият като метода за измерване на обикновеното фиксирано съпротивление, т.е. изборът на подходяща електрическа бариера според номиналната стойност на съпротивлението на NTC термистора може директно да измери действителната стойност на Rt. Въпреки това, тъй като NTC термисторите са много чувствителни към температурата, трябва да се обърне внимание на следните точки при тестване: A?Rt се измерва от производителя, когато температурата на околната среда е 25 градуса, така че когато измервате Rt с мултицет, трябва също да бъде измерено при температурата на околната среда. Извършва се, когато е близо до 25 градуса, за да се гарантира надеждността на теста. B? Измервателната мощност не трябва да надвишава определената стойност, за да се избегне грешката на измерване, причинена от топлинния ефект на тока. ° С? Обърнете внимание на правилната работа. Когато тествате, не притискайте тялото на термистора с ръцете си, за да предотвратите влиянието на телесната температура на човека върху теста.
(2), оценен температурен коефициент t
Първо измерете стойността на съпротивлението Rt1 при стайна температура t1, след това използвайте електрически поялник като източник на топлина, близо до термистора Rt, измерете стойността на съпротивлението RT2 и използвайте термометър, за да измерите средната температура t2 на повърхността на термистора RT в този момент преди изчисляването.
7. Откриване на варистор. Използвайте блока R×1k на мултиметъра, за да измерите предното и обратното изолационно съпротивление между двата щифта на варистора, като и двата са безкрайни, в противен случай токът на утечка е голям. Ако измереното съпротивление е малко, варисторът е повреден и не може да се използва.
8. Откриване на фоторезистор. А? Покрийте светлопропускащия прозорец на фоторезистора с черен лист хартия. По това време показалецът на мултиметъра остава основно непроменен и стойността на съпротивлението е близо до безкрайност. Колкото по-голяма е стойността, толкова по-добра е производителността на фоторезистора. Ако тази стойност е много малка или близка до нула, това означава, че фоторезисторът е изгорял и повреден и не може повече да се използва. B? Насочете източник на светлина към пропускащия светлина прозорец на фоторезистора. По това време показалецът на мултиметъра трябва да има относително голямо люлеене и стойността на съпротивлението ще бъде значително намалена. Колкото по-малка е стойността, толкова по-добра е производителността на фоторезистора. Ако тази стойност е много голяма или дори безкрайна, това показва, че вътрешната отворена верига на фоторезистора е повредена и не може да се използва повече. ° С? Подравнете светлопропускащия прозорец на фоторезистора с падащата светлина и използвайте малък черен лист хартия, за да разклатите горната част на светлопропускащия прозорец на фоторезистора, за да го накарате да получава светлина периодично. По това време стрелката на мултиметъра трябва да се люлее наляво и надясно с разклащане на черната хартия. Ако стрелката на мултиметъра винаги спира в определена позиция и не се люлее при разклащане на хартията, това означава, че фоточувствителният материал на фоторезистора е повреден.
