Как да използвате мултицет, за да измерите дали компонентите са добри или лоши и дали веригата работи нормално

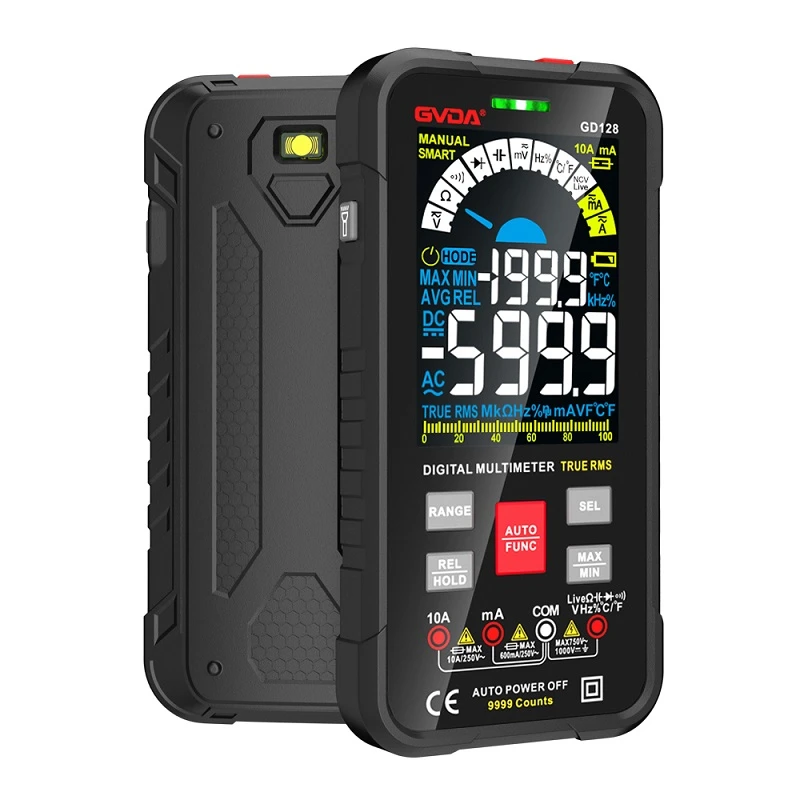

Използвайте мултицет, за да измерите дали компонентите са добри или лоши и дали веригата работи нормално, което може да бъде разделено на онлайн измерване и офлайн измерване.
1. Офлайн измерване
Без никаква връзка с работната верига измерването само на компонентите е офлайн измерване. Ето няколко вида накратко:
1. Индуктивност, като края на 220 V на 1W-500W силов трансформатор, постояннотоковото съпротивление обикновено е между няколко KΩ-десетки Ω и колкото по-голяма е мощността, толкова по-ниско е съпротивлението. Съпротивлението на намотката на електромагнитното реле обикновено е в този диапазон; в допълнение, постояннотоковото съпротивление на трансформатора, използван в импулсното захранване, е относително ниско, обикновено между няколко десети до десетки Ω. Колкото по-висока е мощността и по-високата честота, толкова по-ниско е постояннотоковото съпротивление. DC съпротивлението на малки готови индуктори също е в този диапазон.
Измерването на индуктивността има едно общо нещо, а именно резултатите от теста са едни и същи, независимо дали е положително измерване, обратно измерване или която и да е предавка на показалеца или цифровия измервател.
2. Измерване на полупроводникови устройства: при измерване на диоди, предното съпротивление обикновено е между няколко Ω и няколкостотин Ω и резултатите от теста ще бъдат различни с различни измервателни уреди и различни предавки. Обратното съпротивление ще бъде много голямо, обикновено между няколко мегабайта и ∞, но германиевата тръба ще бъде по-малка, обикновено над стотици KΩ. Ако използвате показалка Rx10K за измерване на диод със стабилизирана стойност на напрежението, по-ниска от 9v, съпротивленията напред и назад ще бъдат много ниски, което е нормално явление. Когато се измерват NPN или PNP транзистори, b, c и e могат да се разбират като два диода, свързани заедно, и могат да бъдат измерени по горния метод. За измервателен уред със специална предавка за триода можете да използвате тази предавка за директно измерване.
3. Измерване на капацитет
За цифров измервателен уред той може да бъде директно измерен с файл за капацитет. Ако това е показалец, използвайте файла Rx1 или Rⅹ10, за да измерите капацитета над 100 μF, и използвайте файла Rx1K или Rx10K, за да измерите капацитета под 100 μF. По-добре е да се върнете към първоначалната точка, след като показалецът се завърти (колкото по-голям е капацитетът, толкова по-голямо е завъртането), в противен случай има изтичане или сменете тестовите проводници, за да тествате отново, защото изтичането на електролитния кондензатор ще се увеличи, когато се обърне се прилага напрежение. За кондензатора, който току-що е бил отстранен от веригата, той трябва да се измери след разреждането, за да се предотврати повреда на мултиметъра.
4. Груб тест на интегрална схема
Трябва да има добра IC за справка. За предните и обратните съпротивления на всеки два щифта се правят съответно сравнения. Ако стойността на съпротивлението между определен щифт е доста различна от тази на добра интегрална схема, може да се прецени предварително, че интегралната схема е повредена.
2. Онлайн измерване
Онлайн измерването принадлежи към измерването на живо. За да извършите тази работа, първо трябва да разберете какво е нормалното напрежение или ток на измерената точка. Когато измервате напрежението, най-добре е да използвате цифров измервателен уред с високо вътрешно съпротивление, за да намалите въздействието върху работното състояние на изпитваната верига, в противен случай надеждността на данните от теста ще бъде значително намалена. Онлайн измерването на напрежението е важно средство за преценка дали дадена верига или компонент е добър или лош.
Когато измервате тока, първо изключете точката за измерване, когато захранването е изключено, свържете мултиметъра последователно и поставете зъбното колело в позиция, малко по-голяма от тока на точката за измерване, след което включете захранването, за да тест.
И накрая, напомняне, ако веригата има напрежение над 36 V по време на онлайн измерване, обърнете внимание на личната безопасност. Освен това е необходимо също да се обърне внимание на точното стартиране на тестовата писалка и да не се причинява късо съединение на изпитваната верига.
