Как да прецените точката на прекъсване на проводник и кабел чрез мултицет
Преценка кога жиловият проводник е счупен и екраниращият слой е счупен

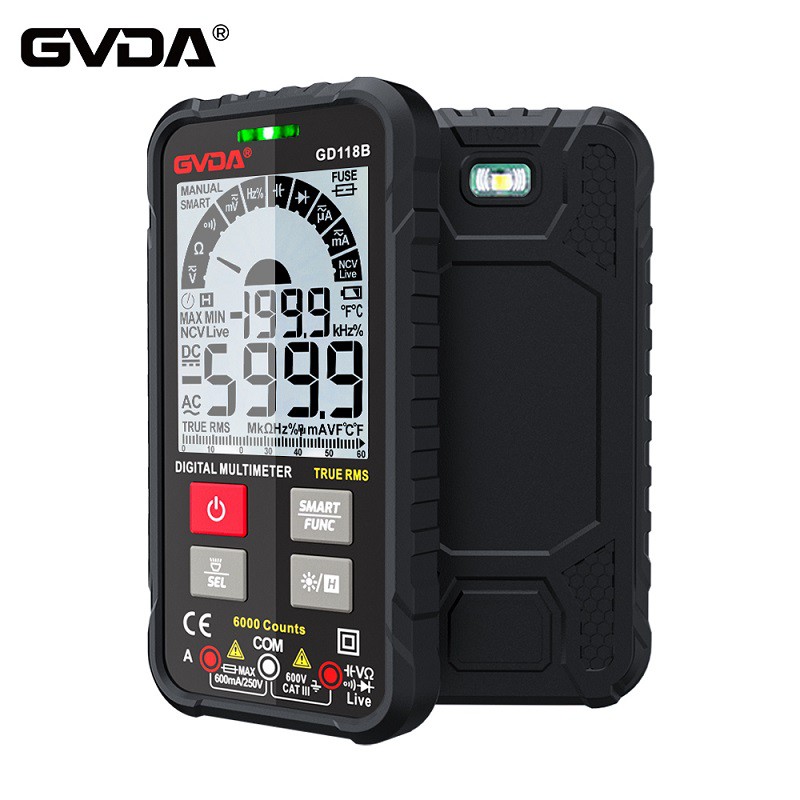

Нашият често използван цифров мултиметър, в допълнение към измерването на основни параметри като напрежение, ток, съпротивление, капацитет и транзистори, може да се използва и гъвкаво за допълнително разширяване на функциите му и постигане на целта на многофункционалността.
И така, как да използваме цифров мултицет, за да преценим точката на прекъсване на проводник и кабел?
Когато има повреда при прекъсване на връзката вътре в кабела или кабела, точното местоположение на прекъсването не е лесно да се определи поради обвиването на външната изолационна обвивка. Този проблем може лесно да бъде разрешен с цифров мултиметър.
Един метод е измерване на съпротивлението при прекъсване на връзката, което е най-често използваният, но проблемен. Необходимо е постоянно да се реже кабелът за тестване.
Всъщност има и друг метод: свържете единия край на проводника (кабела) с точка на прекъсване към живия проводник на 220V мрежата и оставете другия край във въздуха (обърнете внимание на безопасността ключова точка). Издърпайте цифровия мултицет към зъбното колело AC2V, започнете от края на проводника под напрежение на проводника (кабела), задръжте върха на черния тестов проводник с една ръка и бавно преместете червения тестов проводник по протежение на изолацията на проводника с от друга страна, в този момент дисплеят показва. Стойността на напрежението, показана на екрана, е около 0.445V (измерено от измервателния уред DT890D). Когато червената тестова химикалка се премести на определено място, напрежението, показано на дисплея, внезапно пада до 0,0 волта (около една десета от първоначалното напрежение) и на около 15 см напред от тази позиция (края за достъп до живия проводник) е проводникът ( кабел), където се намира точката на прекъсване.
Но когато използвате този метод за проверка на екранирания проводник, ако само жиловият проводник е счупен, но екраниращият слой не е счупен, тогава този метод е безсилен.
Следните методи са приложими главно за тестване на кабели.
Точката на счупена сърцевина може да бъде открита чрез следните методи:
индукционен метод
Налични индукционна писалка и цифров мултицет;
Подходящ за кабели без метална броня и екранировка от стоманена лента;
Обърнете внимание, за да предотвратите токов удар, мястото за изпитване и терминала, където терминалът е свързан към електричество, когато пренавивате с оборудване и др.
специфични методи:
1. Окачете сърцевината на проводника на кабела и се уверете, че няма да причини късо съединение и токов удар; в същото време се уверете, че кабелът е възможно най-далеч от заземяващото тяло (като земя, оборудване и т.н.);
2. Изберете добро изолиращо ядро в кабела, свържете фазовата линия 220VAC (линия под напрежение) и не заземявайте линията;
3. Ако използвате индукционна електрическа писалка, докоснете индуктивните контакти на електрическата писалка с пръсти и проверете дали електрическата писалка е нормална извън изолационния слой на зареденото тяло. Ако използвате цифров мултицет, поставете мултиметъра в диапазона 20 или 200 mV, поставете тънка пластмасова изолираща втулка върху червения тестов проводник и задръжте черния тестов кабел с ръка;
Тествайте извън изолационния слой на зареденото тяло и прочетете; след това се отдалечете от зареденото тяло и прочетете; сравнете разликата между двете показания, обикновено трябва да има по-високо показание на зареденото тяло, като {{0}}.4mV, а далече от зареденото тяло тялото е по-ниско, като например 0,15mV; запомнете тази функция, можете да започнете да тествате.
4. Тествайте по кабела близо до кабела. Когато светлинният индикатор на индукционната писалка е затъмнен или отчитането на мултиметъра спадне очевидно, точката на промяна е точката на прекъсване.
5. След като тестът приключи, обърнете внимание на изпускането.
метод на капацитет
Когато има метален брониран слой като медна лента или стоманена лента извън кабела, индукционният метод не може да се използва за откриване и в този момент се използва методът на капацитета;
Адаптиране към всички кабели;
Когато използвате метода на капацитета, първо разберете принципа на тестване на капацитет - когато тествате капацитет, променливотоковият/импулсен сигнал се използва в тестовата верига, т.е. измерване на променливотоковото частично напрежение или зареждане и разреждане на тялото на кондензатора (два взаимно изолирани метални полюси), за да тествате натрупаното електричество върху тялото на кондензатора и да го преобразувате в показание на капацитета.
Метод на капацитета, точността може да бъде повлияна от индуктивността, образувана от навиването на кабела и изолационните сърцевини заедно, съпротивлението на неизправни проводници (като стоманени ленти) и паразитния капацитет между проводниците; сред тях Индуктивността е много малка и може да се пренебрегне; съпротивлението има малък ефект върху измерения капацитет, но разликата между връзката на проводника и стоманената лента и несвързания капацитет не е голяма и може да бъде пренебрегната; но паразитният капацитет има по-голямо влияние и беше направен експеримент. : Капацитетът между непокътнатата сърцевина и стоманената лента е 117nF, когато другите сърцевини са свързани към стоманената лента, измереният резултат все още е 117nF, докато между двете ядра има 72nF.
За удобство на обяснението се приема, че кабелът е брониран кабел със стоманена лента с 2-ядро, единият от които има точка на прекъсване;
Конкретният метод е следният:
1. Окачете всички изолационни жилови проводници и бронирани слоеве в двата края на кабела;
2. Измерете стойността на капацитета на непокътнатата изолационна сърцевина и на счупената изолационна сърцевина спрямо стоманената лента (или третата непокътната изолационна сърцевина) в двата края и запишете стойността; в този момент се измерват съответните два края на непокътнатата изолационна сърцевина. Стойностите на капацитета трябва да са много близки; сумата от стойностите на капацитета в двата края на една и съща счупена сърцевина трябва да бъде малко по-голяма от стойността на капацитета на непокътнатата изолационна сърцевина в същата позиция, което показва, че има само една точка на прекъсване или множество точки на прекъсване, но много близо една до друга; ако двата края на една и съща счупена сърцевина Ако сумата от стойностите на капацитета е по-малка от стойността на капацитета на непокътнатата изолационна сърцевина в същата позиция, това означава, че има поне две точки на прекъсване;
Забележка: На теория, ако има само една точка на прекъсване или множество точки на прекъсване, но много близки, сумата от стойностите на капацитета в двата края трябва да бъде по-голяма от стойността на капацитета на непокътнатата изолационна сърцевина в същата позиция и количеството варира в зависимост от различните кабели, вижте теоретичния анализ по-късно.
3. Според сравнението и изчисляването на стойността на капацитета на счупената изолационна сърцевина и непокътнатата изолационна сърцевина се получават съответно дължините на двата края. В този момент дължината може да е различна от действителната дължина и следващата стъпка е повторно калибриране; но двужилният неброниран кабел не може да се използва. Направете корекции.
4. Ако сумата от изчислените дължини е по-голяма от действителната дължина, стойността на излишната дължина е отрицателна, а ако е по-малка от действителната дължина, тя е положителна; след това използвайте стойността на капацитета на счупеното изолационно ядро на сърцевината, за да разпределите разликата и полученият дълъг сегмент се коригира за дългия сегмент, късият сегмент коригира късия сегмент и се получава действителната позиция на точката на прекъсване.
