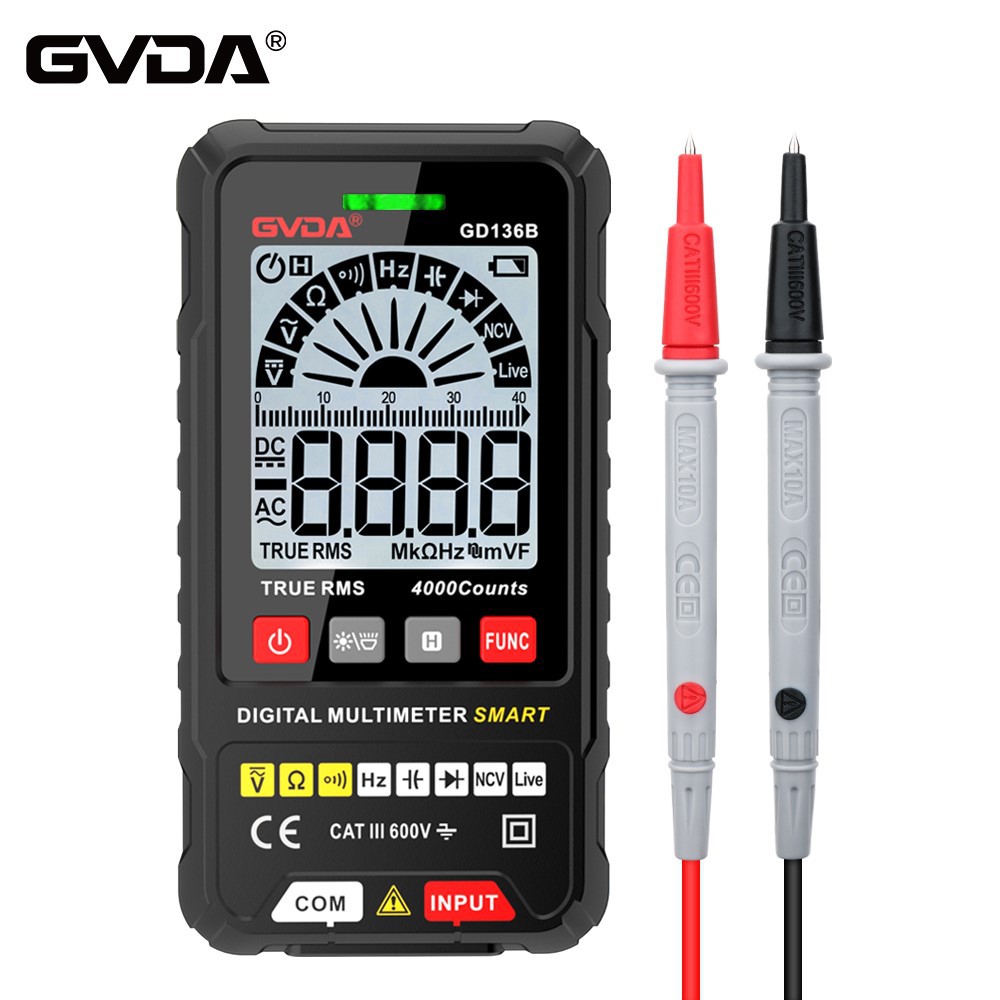

Как да определите кой щифт е основата на транзистор с помощта на мултицет
Ако приемем, че не знаем дали тестваният транзистор е тип NPN или PNP и не можем да различим кой електрод е всеки щифт. Стъпката на тестване е да се определи кой щифт е основата. В този момент вземаме два електрода (като електроди 1 и 2) и измерваме тяхното предно и обратно съпротивление чрез обръщане на двете сонди на мултицет. Наблюдаваме ъгъла на отклонение на сондата; След това вземете електроди 1 и 3, както и електроди 2 и 3, и измерете тяхното предно и обратно съпротивление, като ги обърнете съответно. Спазвайте ъгъла на отклонение на показалеца. При тези три обърнати измервания трябва да има два сходни резултата от измерване: тоест при обърнато измерване стрелката се отклонява силно при едното измерване и леко при другото; Оставащото измерване трябва да бъде обърнато и ъгълът на отклонение на показалеца преди и след измерването е много малък. Кракът, който не беше измерен този път, е основата (b), която търсим.
2, След като идентифицираме основата на транзистора, можем да определим вида на проводимостта на транзистора въз основа на посоката на PN прехода между основата и другите два електрода. Свържете черната сонда на мултиметъра към основата и червената сонда към някой от другите два електрода. Ако показалецът на главата на мултиметъра се отклонява значително, това показва, че тестваният транзистор е NPN транзистор; Ако ъгълът на отклонение на стрелката на измервателния уред е много малък, тестваната тръба е тип PNP.
3, Определете колектора и емитера: (1) За NPN транзистори измерете положителното и отрицателното съпротивление между двата полюса, като обърнете черната и червената сонди на мултицет. Въпреки че ъгълът на отклонение на стрелката на мултиметъра е малък и при двете измервания, внимателното наблюдение показва, че винаги ще има един ъгъл на отклонение, който е малко по-голям. По това време черната сонда трябва да бъде свързана към колектора (c), а червената сонда трябва да бъде свързана към емитера (e).
(2) За транзистори тип PNP, измерете предното и обратното съпротивление между двата полюса, като обърнете черната и червената сонди на мултицет. Когато показалецът се отклони леко, черната сонда трябва да бъде свързана към емитера (e), а червената сонда трябва да бъде свързана към колектора (c)
