Как да открием неизправности в DC заземителни системи с помощта на амперметри с клещи
Ако има проблем със заземяването на DC шинната система в трансформатори, подстанции и разпределителни помещения, откриването или търсенето му е много обезпокоително. Обикновено персоналът използва мултиметър за сегментирано търсене, което не само влияе върху ефективността на работата, но и прави търсенето опасно. Необходимо е да се измери DC линията секция по секция, за да се изключи някои съоръжения с високо напрежение от защита, което сериозно засяга проблемите на безопасността.
Методът за онлайн търсене на заземяване на повреда на DC шина, без да се засяга работата на DC системата. Изборът на заземяване на системата за постоянен ток в подстанцията използва главно метод за инжектиране на нискочестотен сигнал, метод за откриване на ток на утечка на постоянен ток и метод на издърпване. Методът на инжектиране е податлив на влиянието на разпределения капацитет; Методът на изтегляне не може да избере заземяващия клон с паразитни вериги; Методът за откриване на постоянен ток на утечка изисква инсталирането на сензори за постоянен ток на утечка във всеки клон. Поради ограничения на разходите, чувствителността на сензорите не може да бъде гарантирана и чувствителността на избора на линия е ограничена.

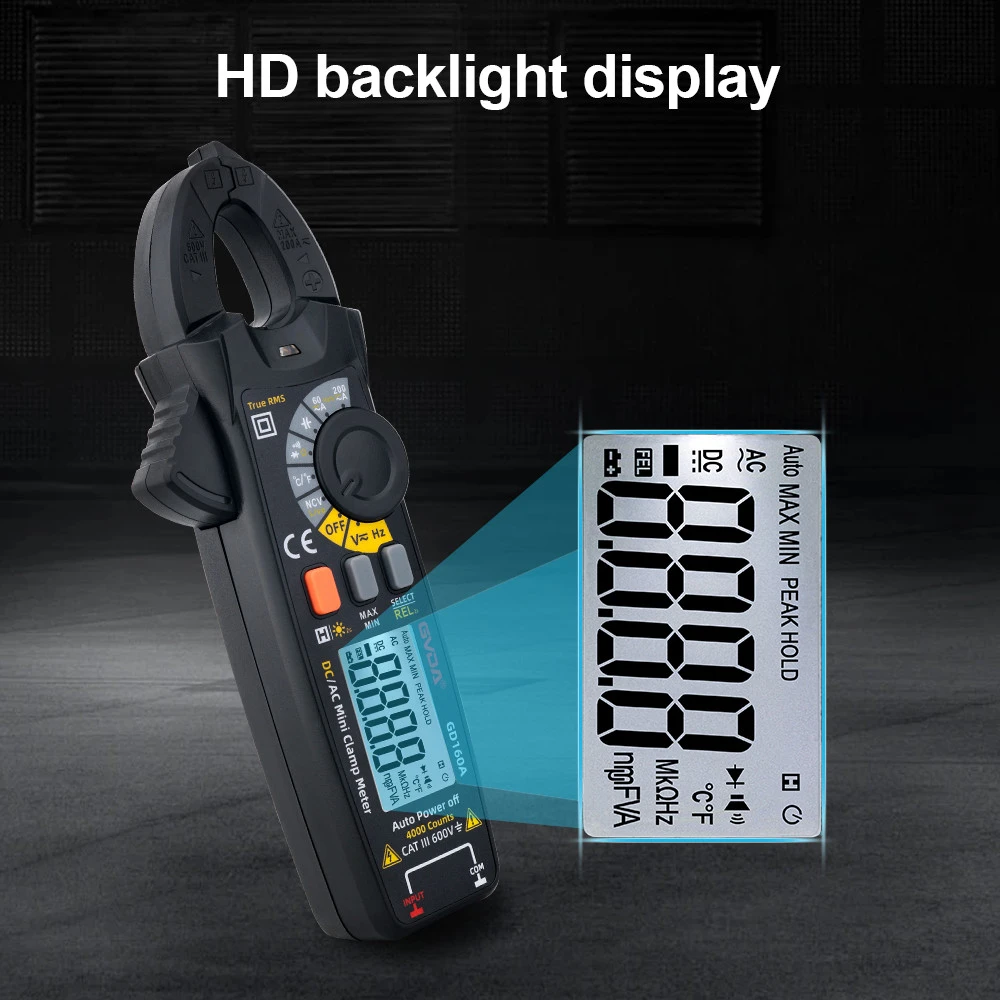

Нито един от трите метода не може да гарантира правилен избор на линия. Поради това методът за откриване на постоянен ток на утечка е леко подобрен и измерването на тока на утечка е променено на високопрецизен амперметър с постоянни клещи. При тестване на заземяването на положителния или отрицателния проводник на системата за постоянен ток в подстанция с помощта на измервател на тока на утечка на клещи за постоянен ток се наблюдава максималният ток на утечка на заземяване; Когато съпротивлението на заземяване е високо, токът на утечка е малък, вероятно по-малък от 1mA. Следователно амперметрите от тип клема, които директно измерват тока на утечка в земята, трябва да отговарят на следните изисквания:
1. Възможност за измерване на захваната сърцевина на проводника (едножилен или многожилен),
2. Разделителната способност за тестване трябва да е много малка (амперметър с микроамперна клеща),
3. Висока точност, малка грешка
Затегнете заедно положителните и отрицателните проводници на DC линията, за да измерите изтичането на DC. Затегнете живите и неутралните проводници на комуникацията заедно, за да измерите утечката на променлив ток. Затегнете заземяващия проводник и измерете тока на утечка на заземяващия проводник. Затегнете главната линия и измерете тока на главната линия.
